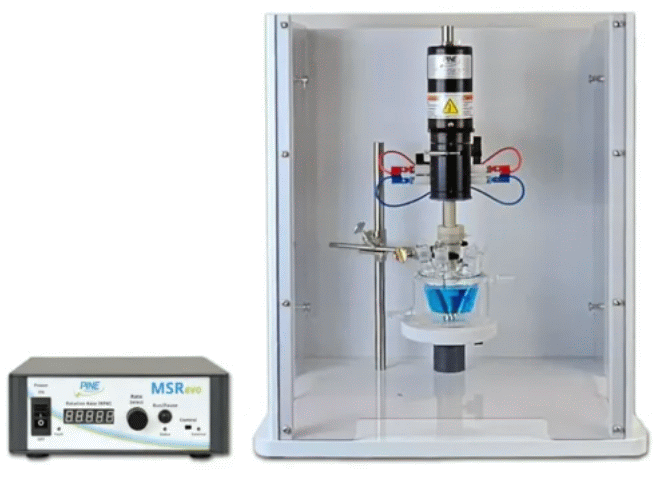

MSR EVO回転リングディスク電極
MSR EVO回転リングディスク電極

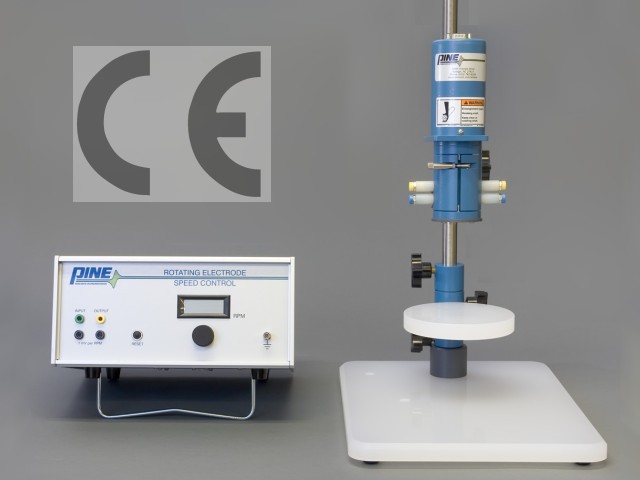

パインリサーチ社は二つの機種の回転リングディスク電極本体があります。典型的な型番AFMSRCEとコンパクトの型番WaveVortex10回転リングディスク電極です。

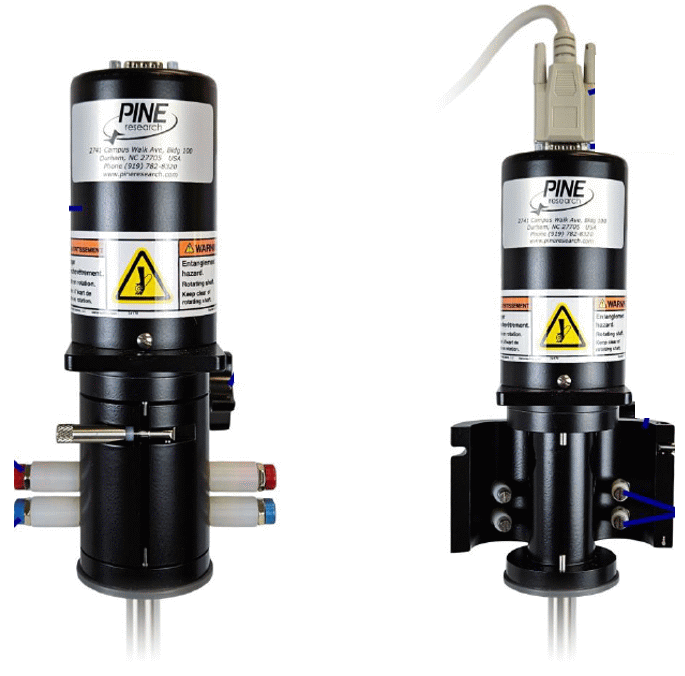

MSRは、パインリサーチ社のロングセラー商品です。回転軸（シャフト）を変えて、回転ディスク電極（RDE）、回転リングディスク電極（RRDE）又は回転シリンダー電極（RCE)に対応します。
特徴
回転速度は0 〜11,000 RPM
外部電圧信号は回転速度制御でき
回転速度電圧信号は出力可能
急加速のパフォーマンス
銀-カーボンのブラシは高い信頼性の電極と接続
ハイドロダイナミックボルタンメトリーに最適
高品質な研究グレード
MSR EVO回転リングディスク電極仕様
| モーター |
|
| 制御方法 |
クローズドループサーボシステム;モーターシャフトに取り付けられた温度補償タコメーター |
| 最大連続トルク |
30.4 mN・m |
| モーター動力 |
20W |
| モーター保護 |
2アンペア熱ブレーキ型電流制限電源 |
| モータータイプ |
パーマネント・マグネット |
| 電気仕様 |
|
| 電極接続 |
ディスク電極:モーターユニットに赤いバナナジャック 2個
リング電極:モーターユニットに青いバナナジャック 2個 |
| 交流電源入力 |
100 - 240 VAC、±10%、50/60 Hz、2 A |
| 電源スイッチの位置 |
制御ユニット前面 |
| 制御・接続 |
|
| 背面パネルコントロール |
8ピンI/Oコネクタ、ブレーカーリセットボタン |
| フロントパネルコントロール |
外部/手動制御スイッチ、電源スイッチ、運転／一時停止ボタン（トグル式、LED 表示付き） |
| ローテーターI/O接続 |
シャーシ接地、外部停止信号、外部電圧入力(外部レート制御)、TTLロジック(アクティブハイまたはアクティブロー) |
| 接地（グラウンディング） |
|
| ローテータ筐体端子 |
あり |
| 背面 8 ピンコネクタのシャーシ接続 |
あり |
| アース（地絡） |
直接接続なし |
| 回転速度性能 |
|
| 回転速度範囲 |
0 〜11,000 RPM |
| 回転レート精度 |
0〜4,000RPM : ±RPM以内正確
4,000RPM以上 : ±1カウント以内の制度と表示の±0.1％まで正確 |
| 外部レート制御 |
外部 I/O ポート経由でのオプション制御
制御比：1、2、または 4 RPM/mV（ジャンパ選択式） |
| 回転数表示 |
4 1/2桁表示は回転速度(RPM) |
| 回転速度出力 |
背面パネルの8ピンコネクタからアクセス可能な電圧出力 |
| 起動／停止制御(フロントパネル) |
押しボタントグル式
「運転（Run）」および「一時停止（Pause）」LED 表示 |
| 外部制御(外部) |
TTL ロジック入力（アクティブ High / Low、ジャンパ選択式）
外部モータ停止が有効時、前面 LED で表示
外部 I/O ポート経由のデジタルモータ停止入力（オプション） |
| 物理仕様 |
|
| 制御ユニット寸法 |
27 × 25 × 11 cm |
| 囲い寸法 |
48 × 40 × 54 cm |
材料
|
外筐体底面・側面：白色ポリプロピレン（PP）
窓部：透明ポリカーボネート（PC）
中央支柱／支持ロッド：303 ステンレス鋼部 I/O ポート経由のデジタルモータ停止入力（オプション） |
| 操作時の温度 |
10℃ 〜 40℃ |
| 重量 |
モーターコントローラー 5.21Kg、 回転モータとアクセサリー:
10.43Kg |
| モーター最大限度速度 |
約300,000 RPM/sec
max.（無負荷時） |
| Bandwidth |
1000 RPM peak
to peak modulation、 2000 RPM base speed: >50 Hz, -1dB |
| ドキュメンテーション |
インストラクションマニュアル、点検シート |
| メーカー無料保証期間 |
1年 |
| シャフト
|
チップ |
| AFE3M |
E3〜E4シリーズ
QC3回転円筒形（回転シリンダー電極）（腐食測定） |
| AFE6MB |
E5〜E8シリーズ |
