MicruX Technologies社は、オビエド大学(アストゥリアス、スペイン)のスピンオフとして2008年に設立されたベンチャー企業です。2名教授の二つのグループがマイクロチップ電気泳動の研究に関する商品を開発しています。MicruX Technologies社の詳しい情報に関してhttp://www.micruxfluidic.comをご参照ください。

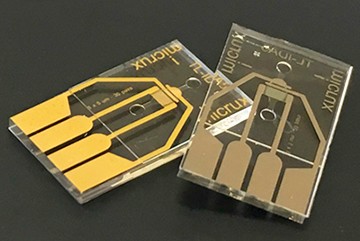

 MicruXは、研究および産業活動向けのラボオンチップ(LOC)テクノロジーに基づいて、革新的なマイクロ流体プラットフォーム、電気化学センサー、およびポータブル分析機器を開発しています。

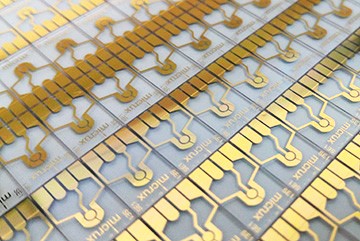

 MicruX Technologies社は近年以来、印刷電極の開発に力を入れました、当社は全てのMicruX Technologies社製品を取り扱っております。

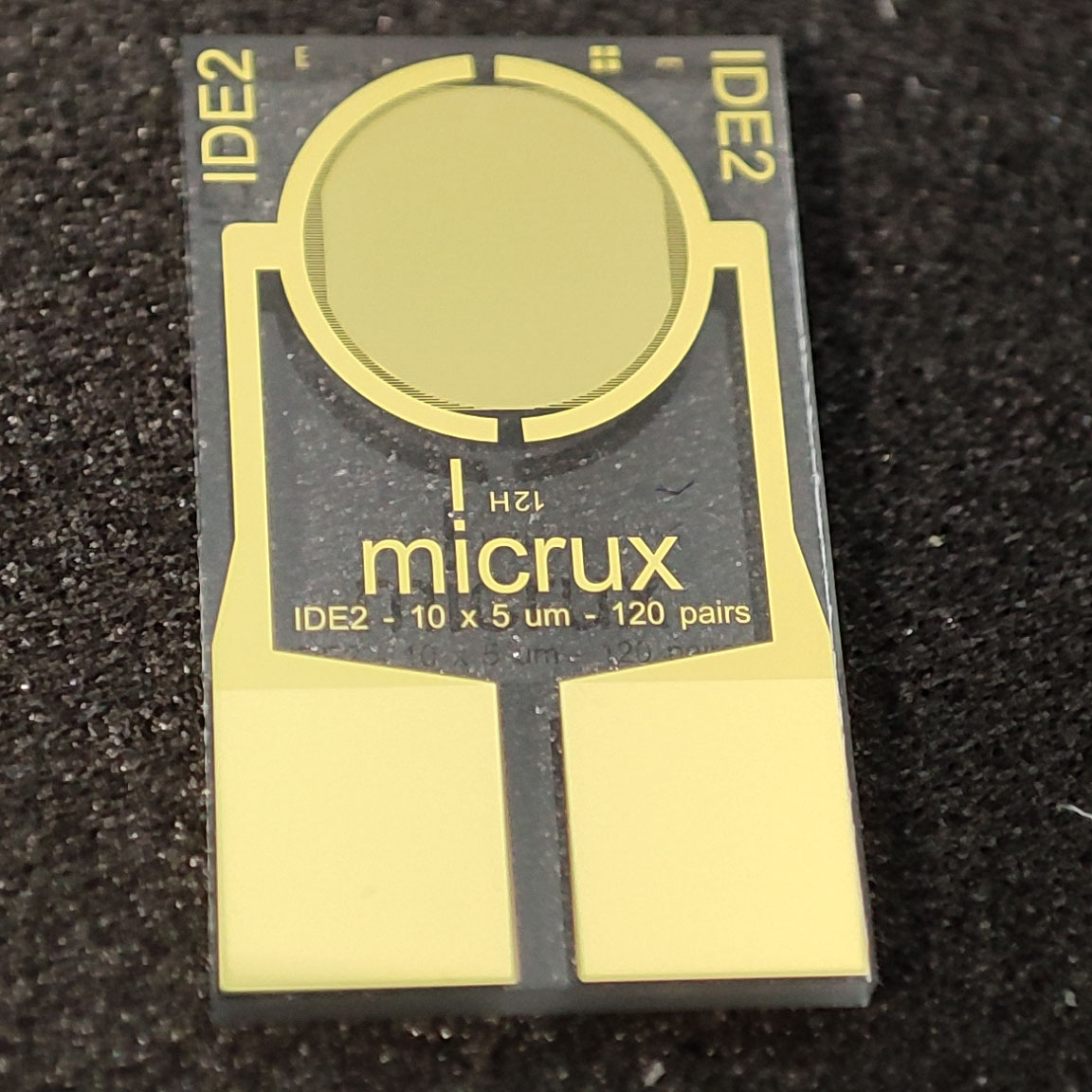

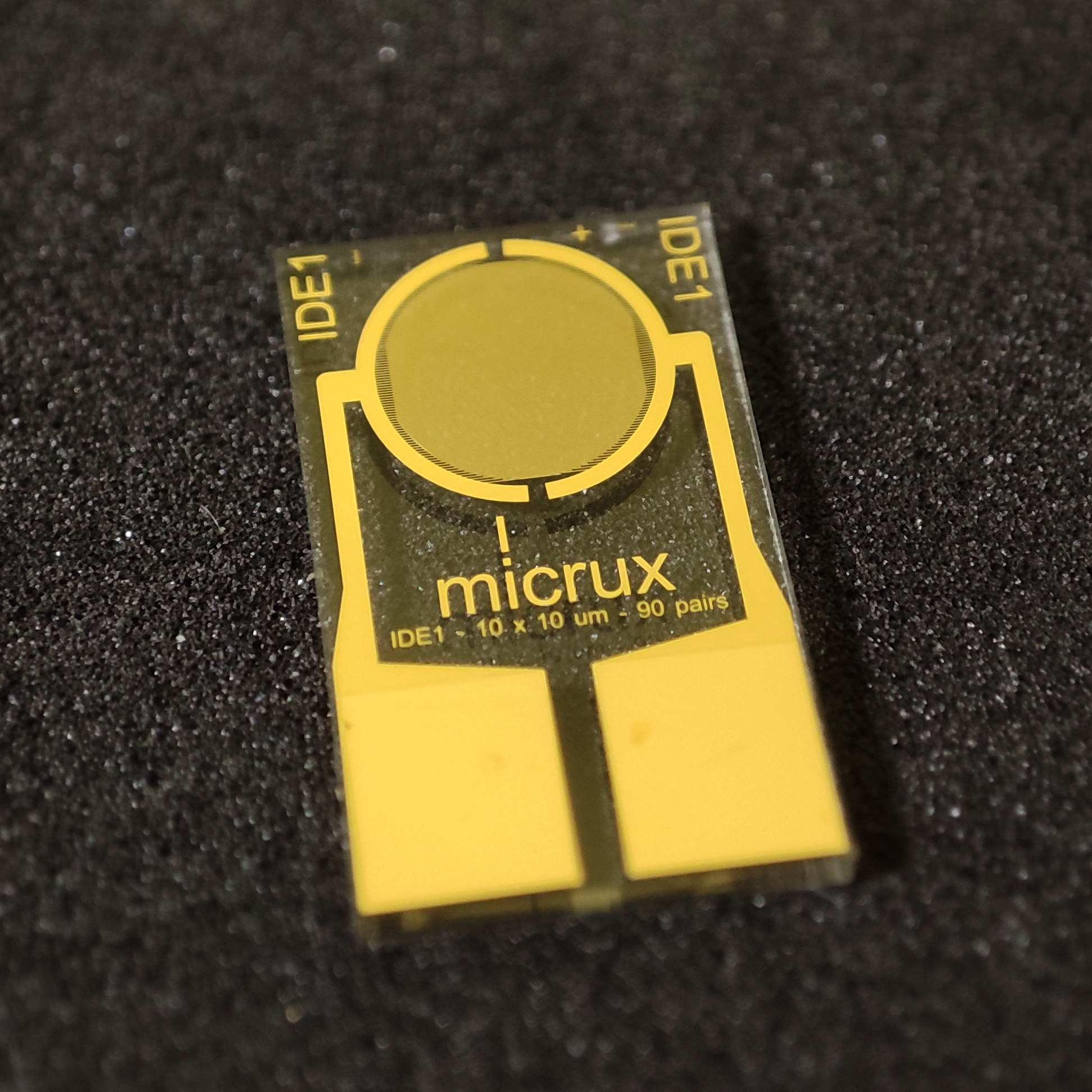

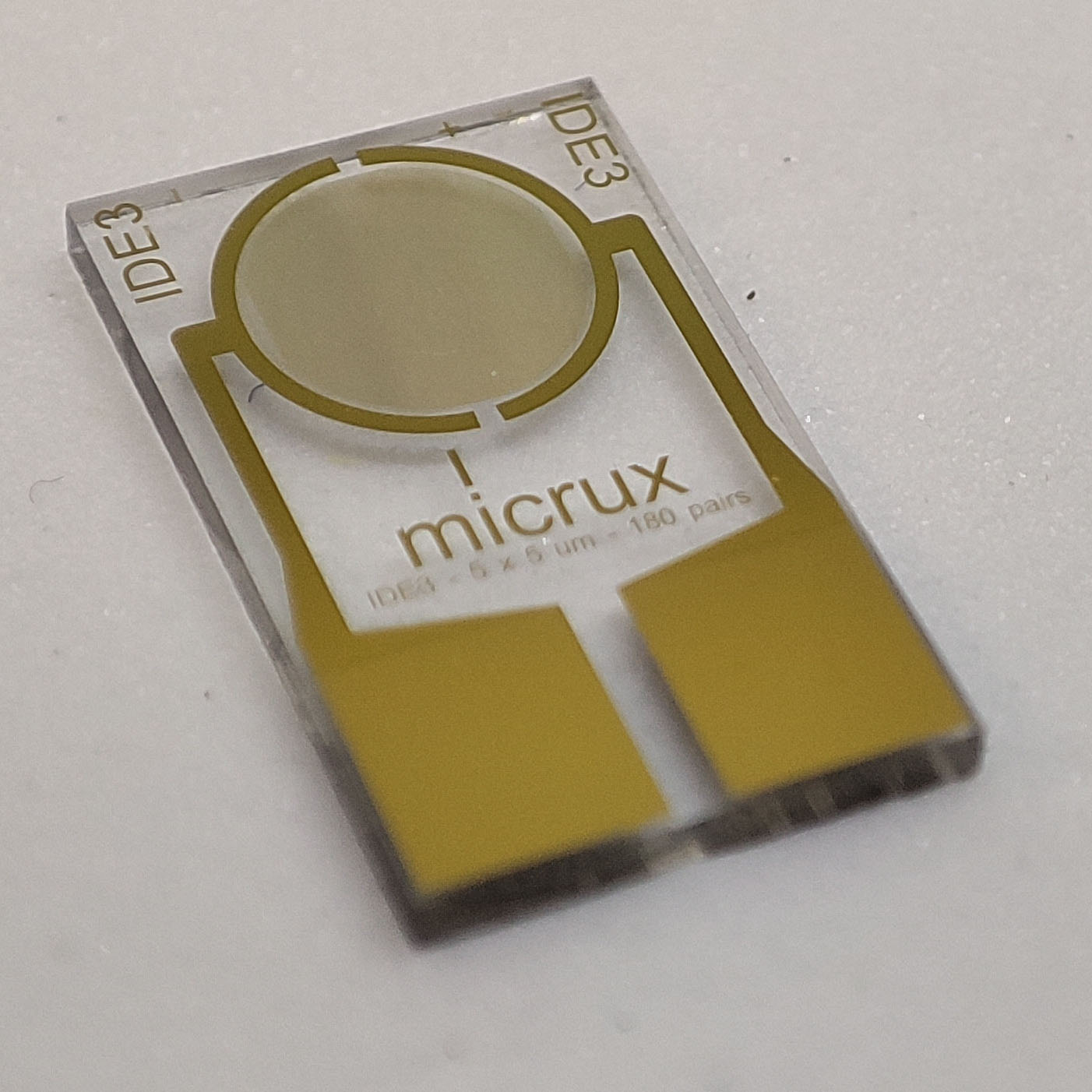

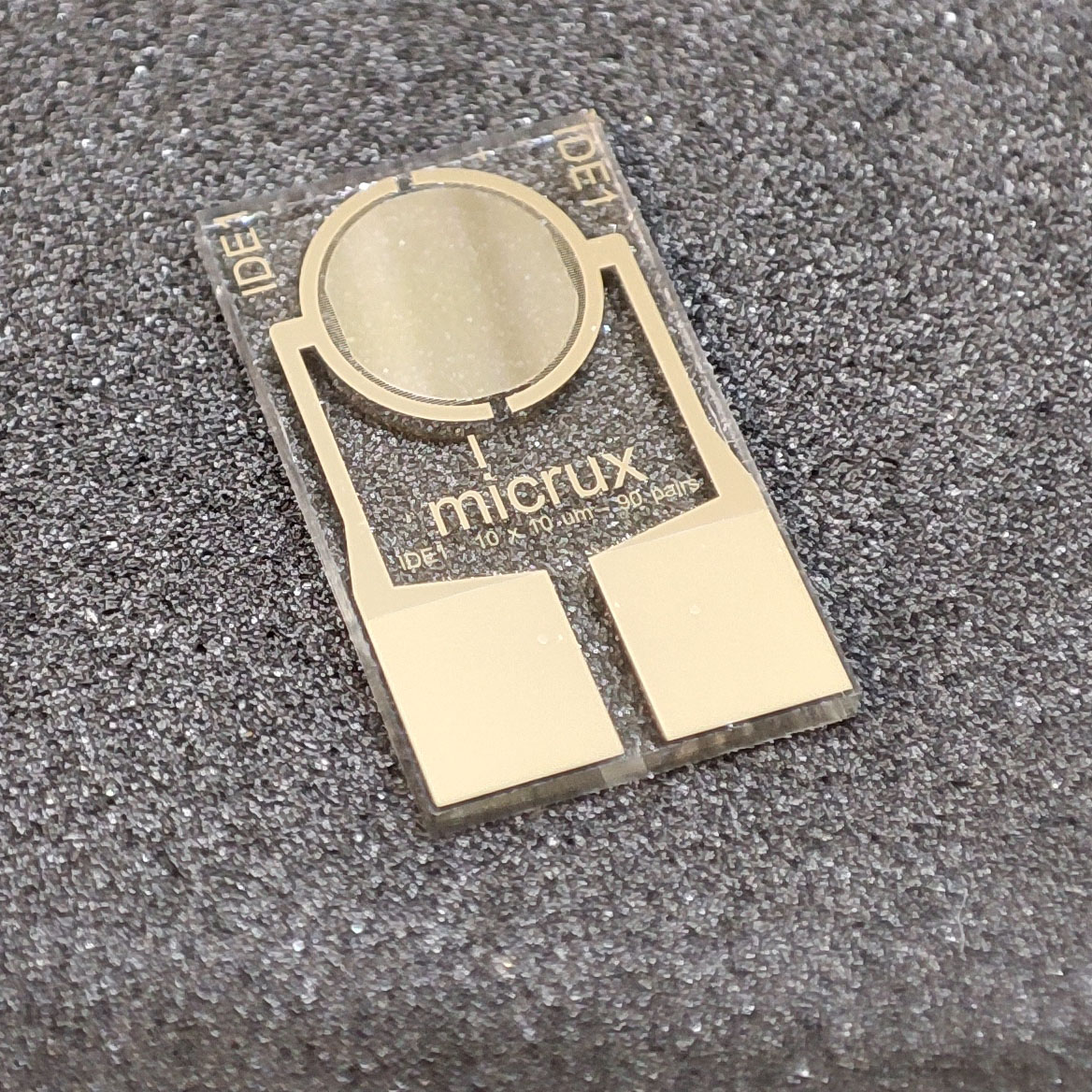

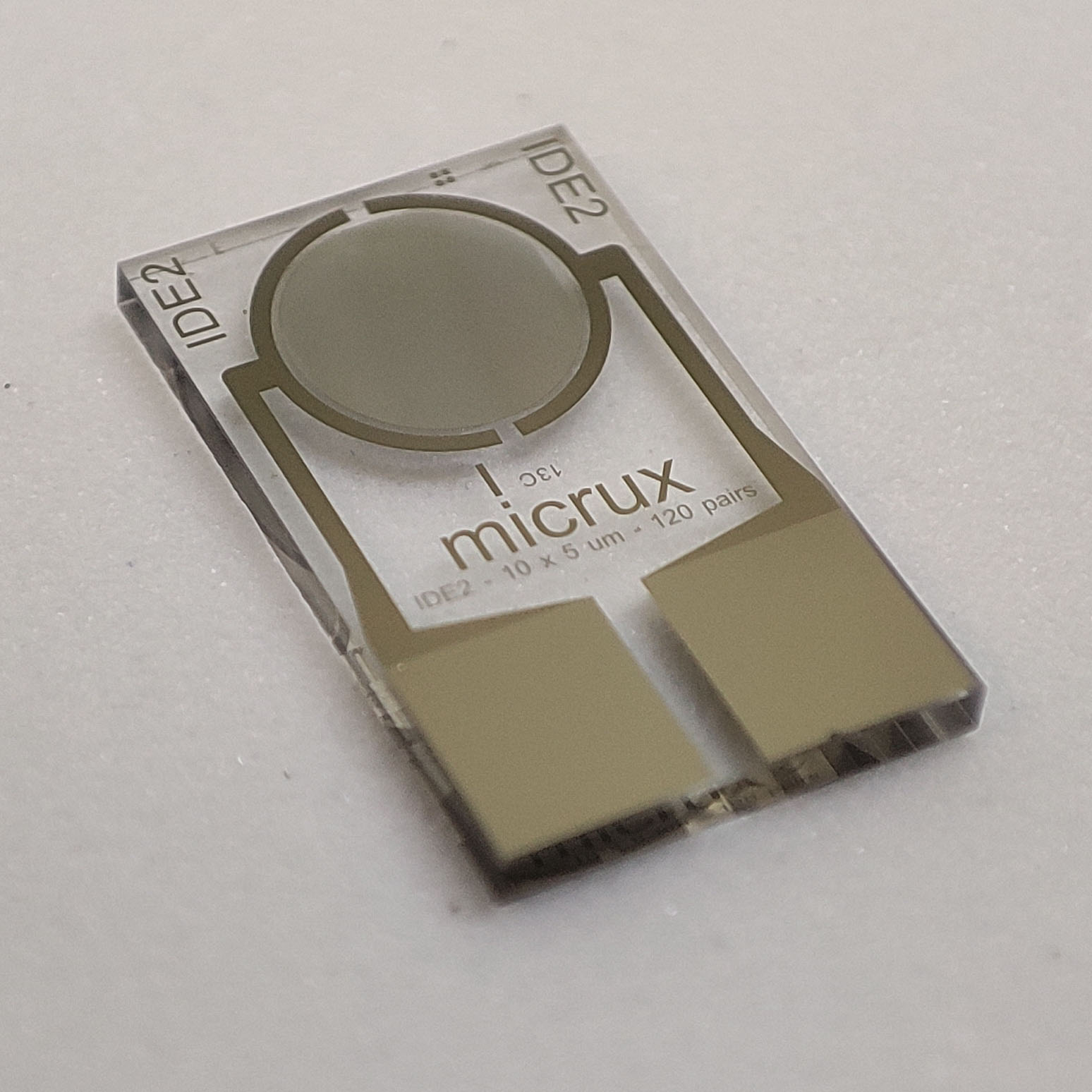

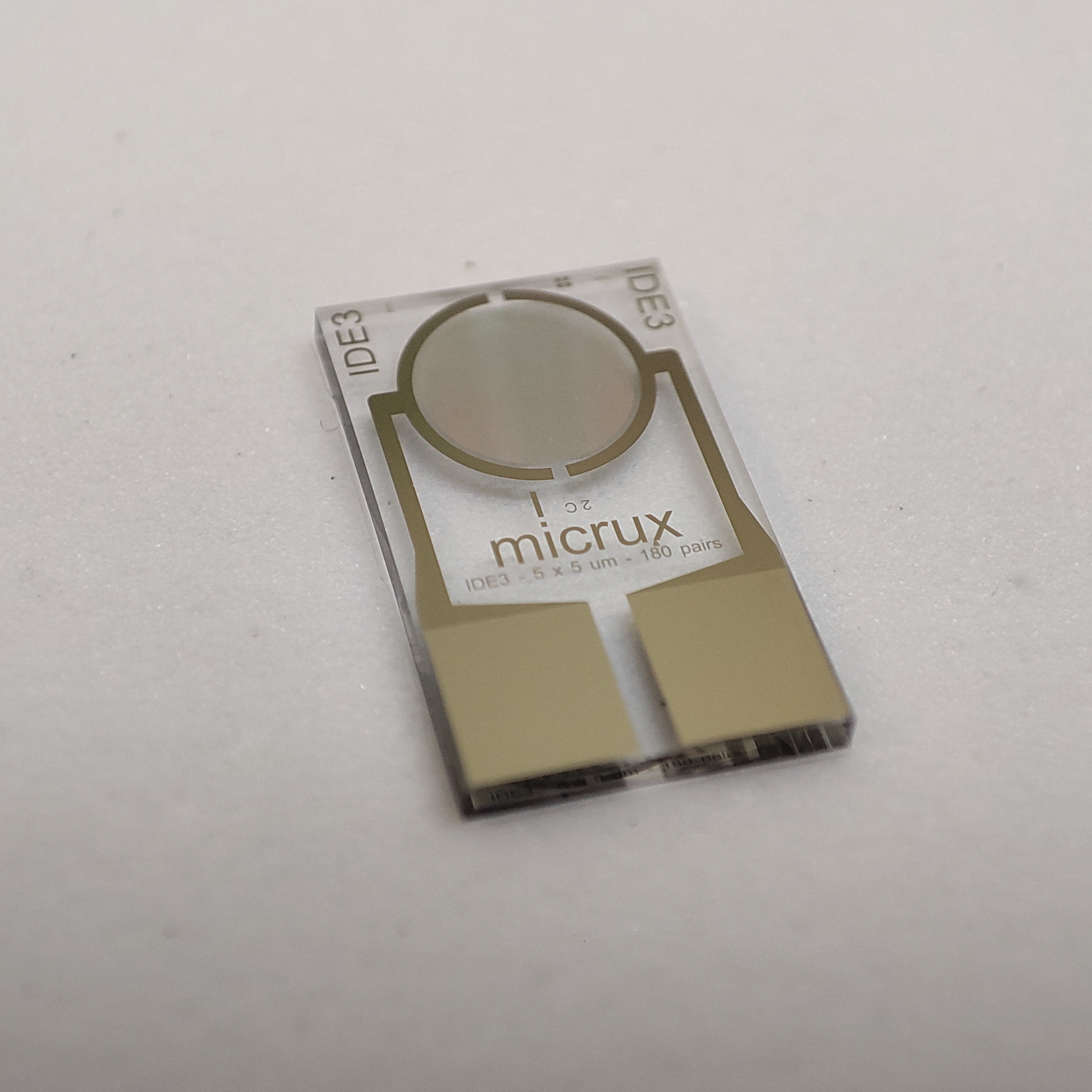

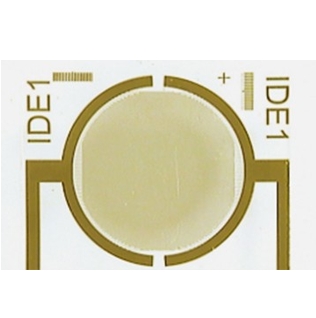

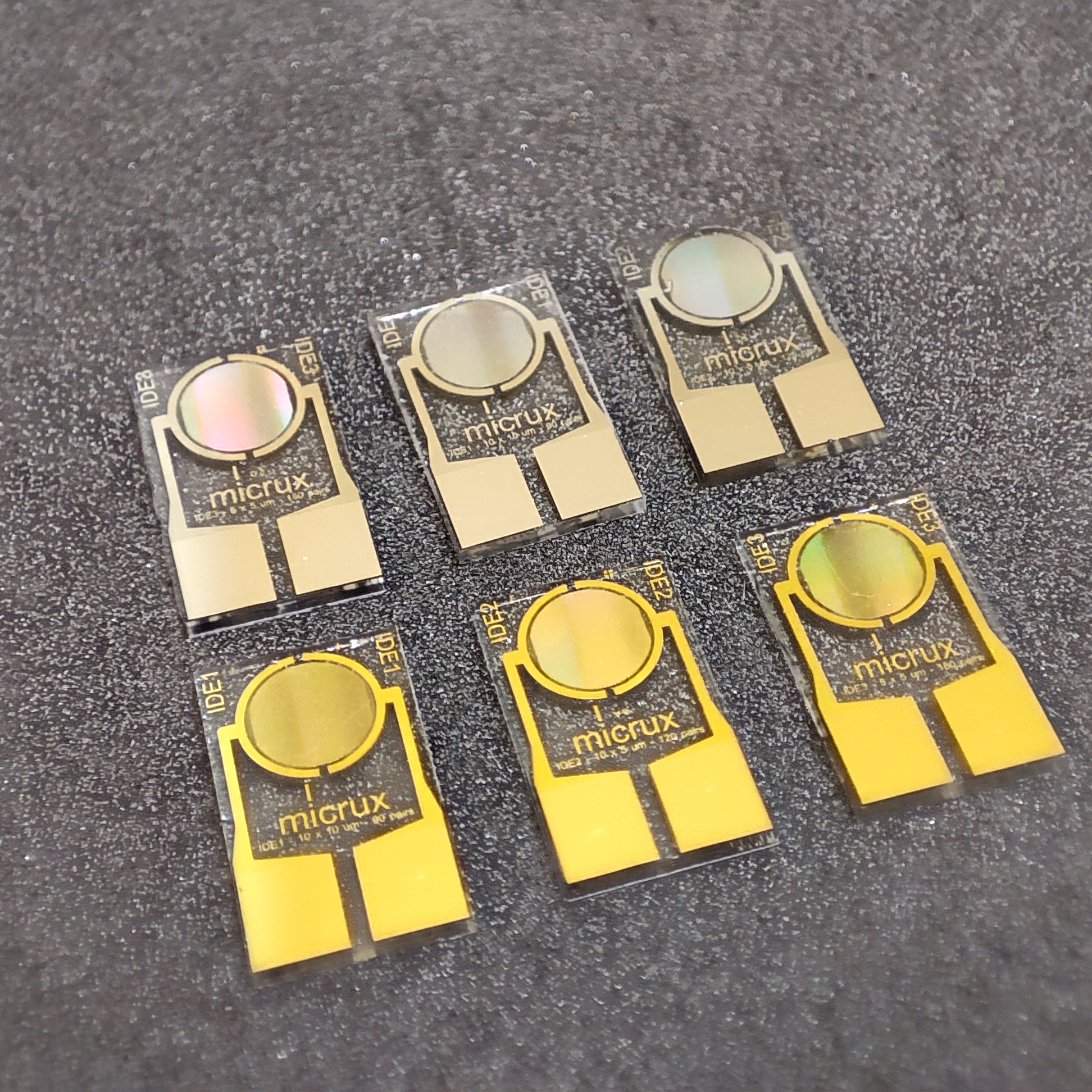

くし形電極 Interdigitated Electrodes (IDE)

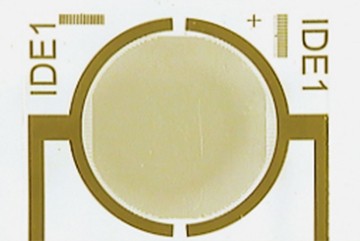

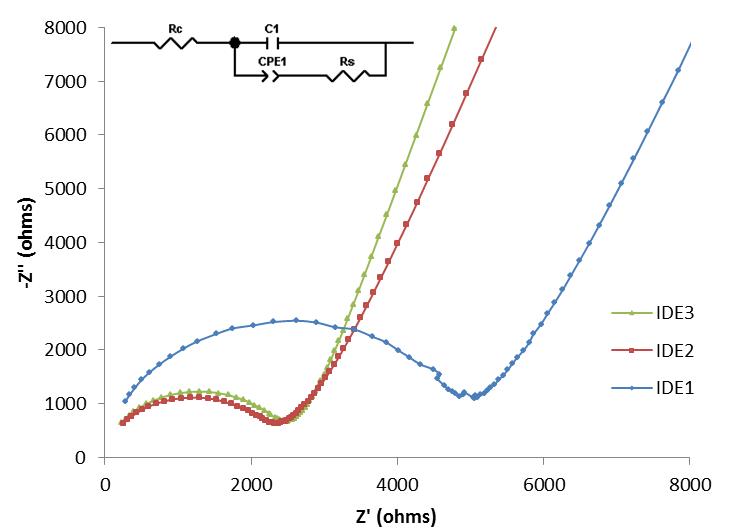

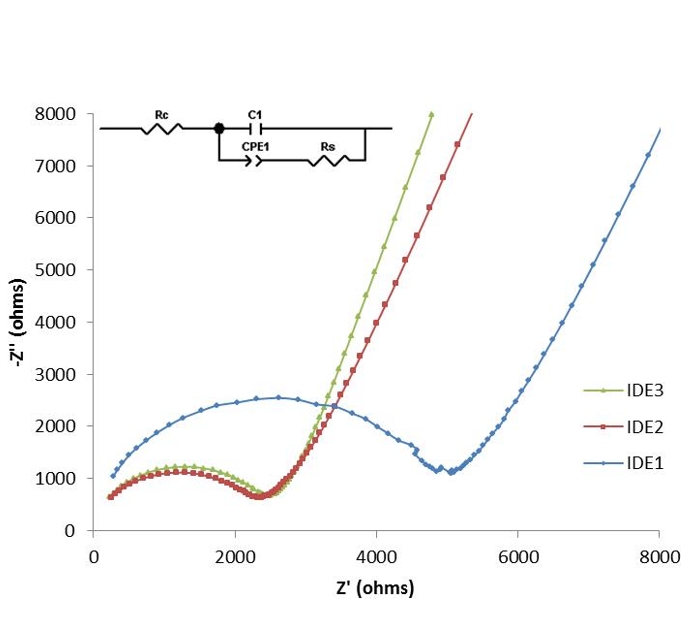

PtとAuくし形電極電極は、特殊な円形セル設計により、サンプルドロップをより適切に調整できます。 インピーダンス、静電容量、導電率、燃料電池の研究に使用されています。電極の面積は下図ピンク色円状の直径3.5oです。販売単位50枚/パック


型番
ED-IDE1-Pt
D-IDE2-Pt
ED-IDE3-Pt
ED-IDE1-Au
ED-IDE2-Au
ED-IDE3-Au
電極材
チタン/白金
チタン/金
サイズ
10 x 6 x 0.75 mm
膜厚
50/150 nm
基盤
ガラス
絶縁層
SU8/PI樹脂
電気化学セル(電極面積)
3.5 mm O
くし幅
10 μm
5 μm
5μm
10 μm
くし間隔
10 μm
5 μm
10 μm
5 μm
対本数
90 組
120組
180組
90組
120組
180組
保管条件
室温、乾燥した場所
数量
50個/箱
型番
品名
くし幅 (μm)
くし間隔 (μm)
対本数
厚さ(nm)
参考価格50枚/パック
ED-IDE1-Pt
Pt
10
10
90
50/150
126,000円

ED-IDE2-Pt

Pt
10
5
120
50/150
132,000円

ED-IDE3-Pt

Pt
5
5
180
50/150
132,000円
ED-IDE1-Au
Au
10
10
90
50/150
126,000円

ED-IDE2-Au

Au
10
5
120
50/150
132,000円

ED-IDE3-Au

Au

5
5
180
50/150
132,000円

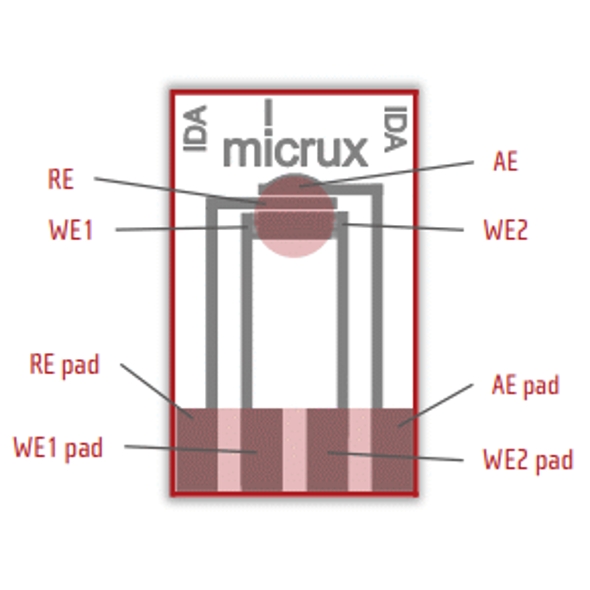

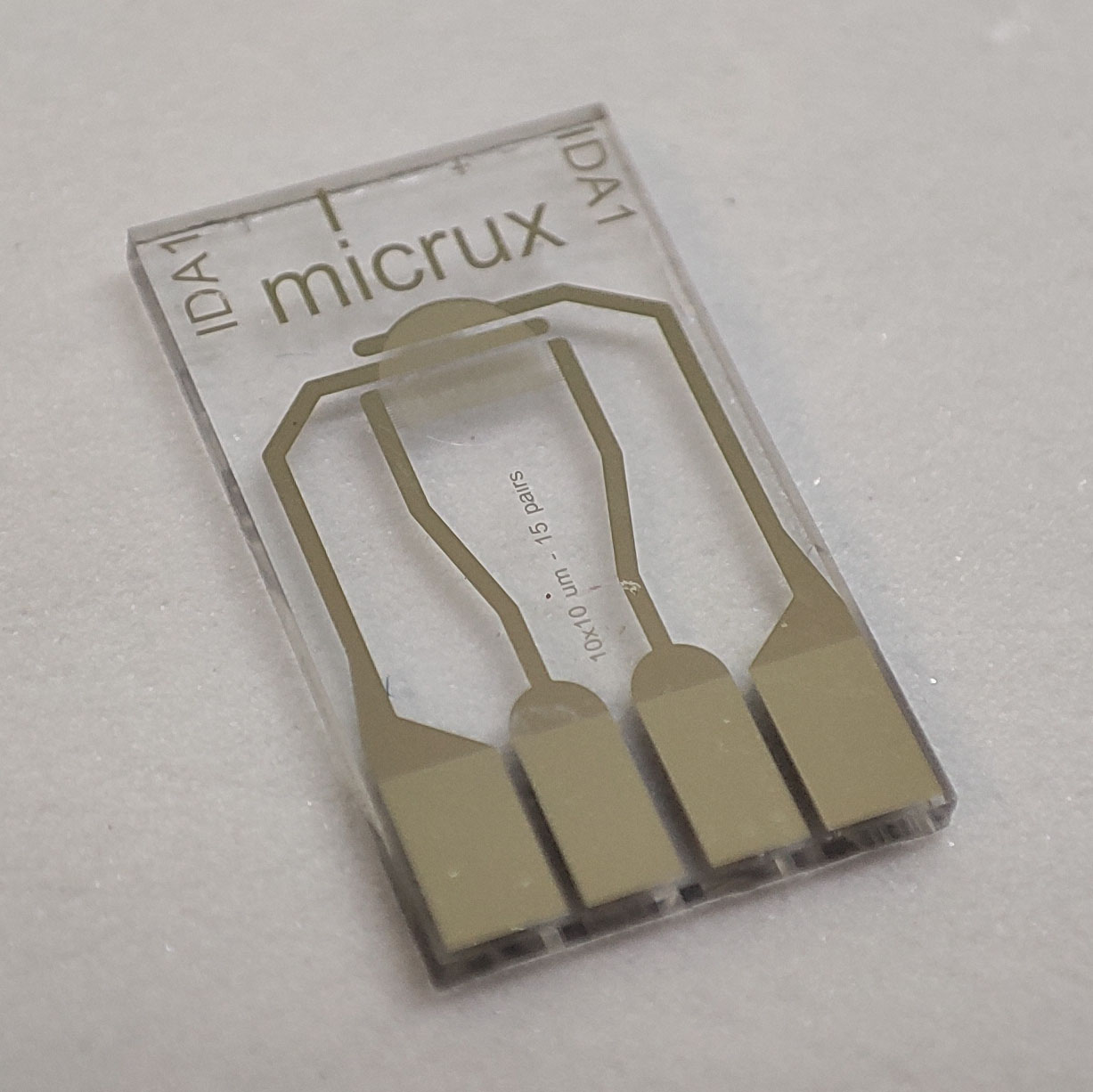

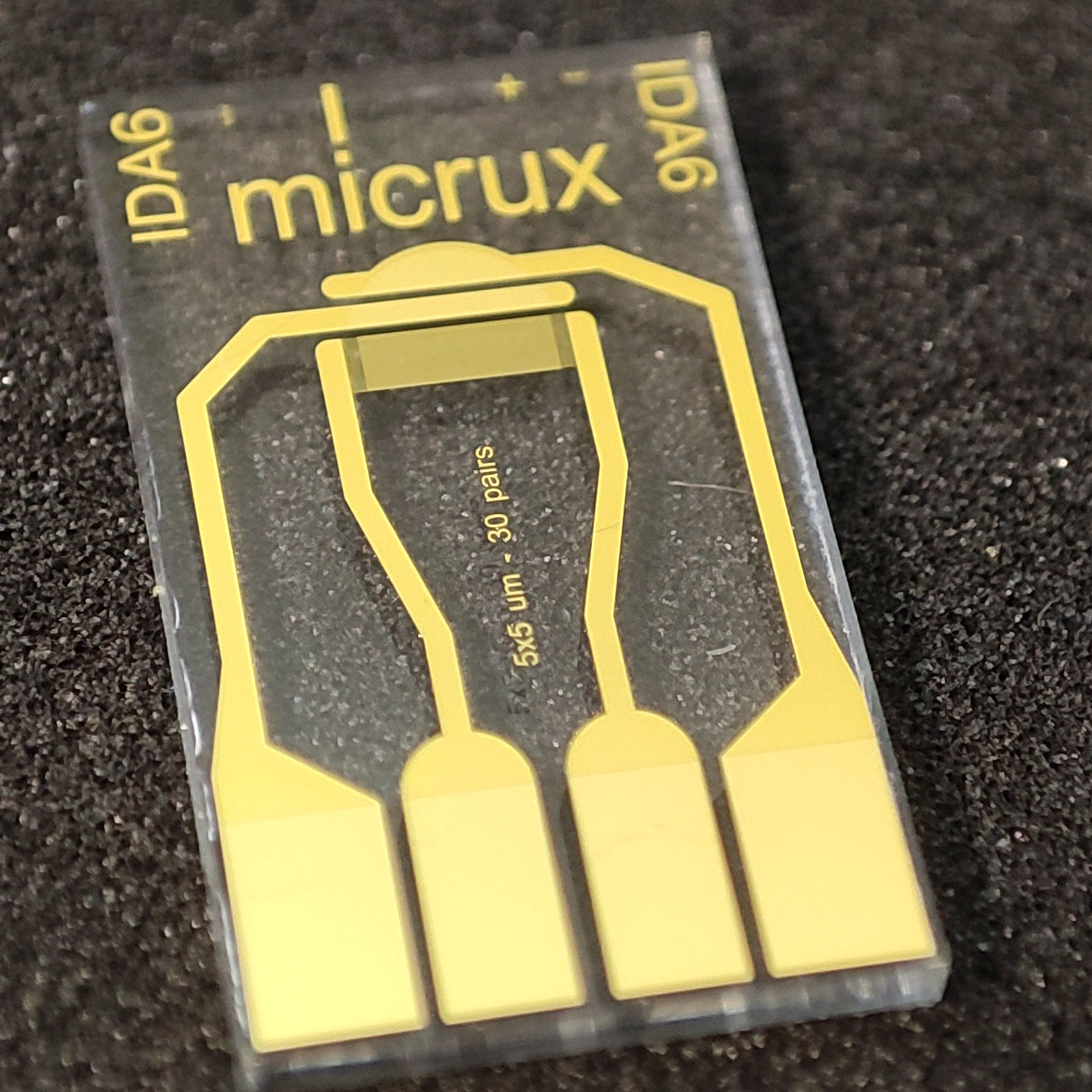

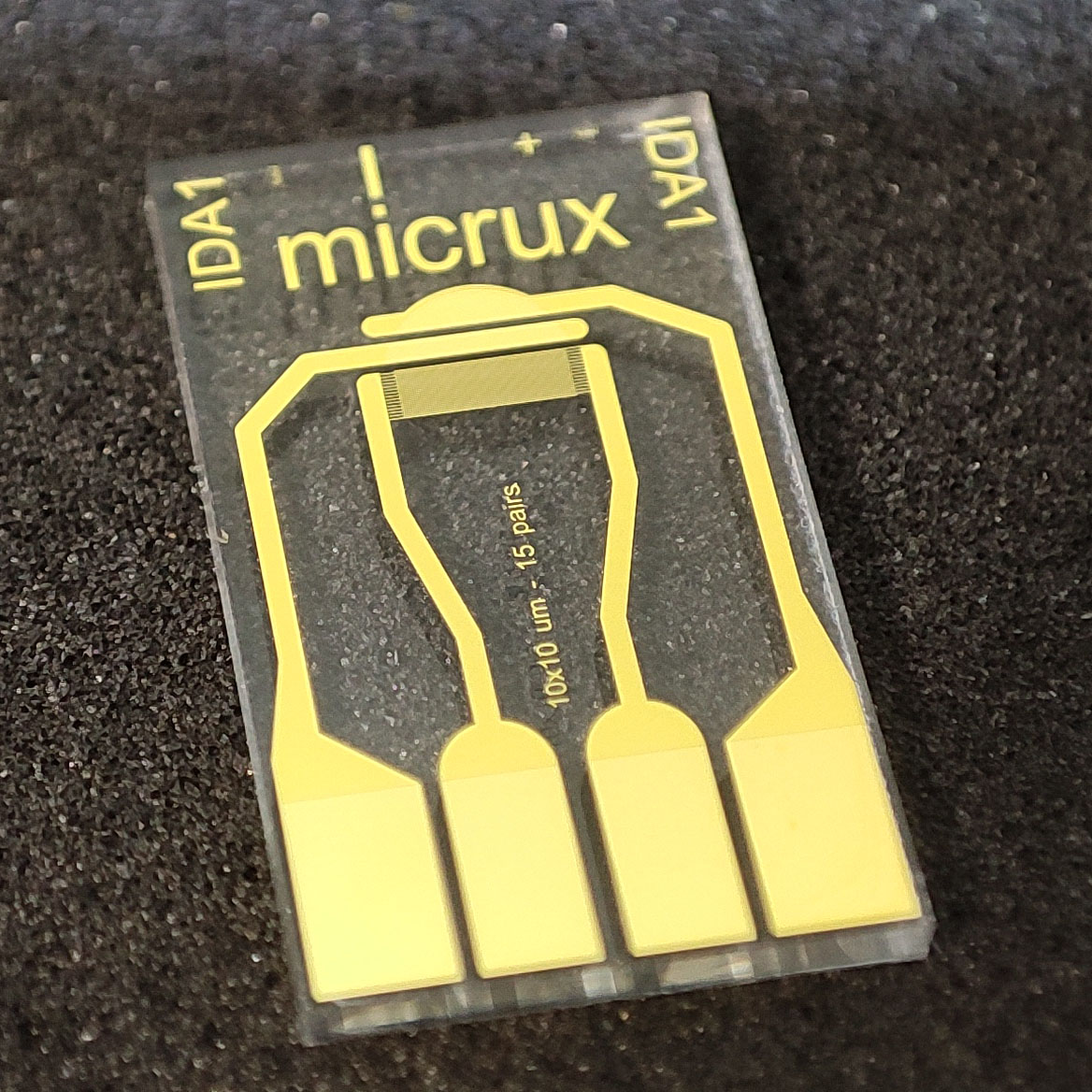

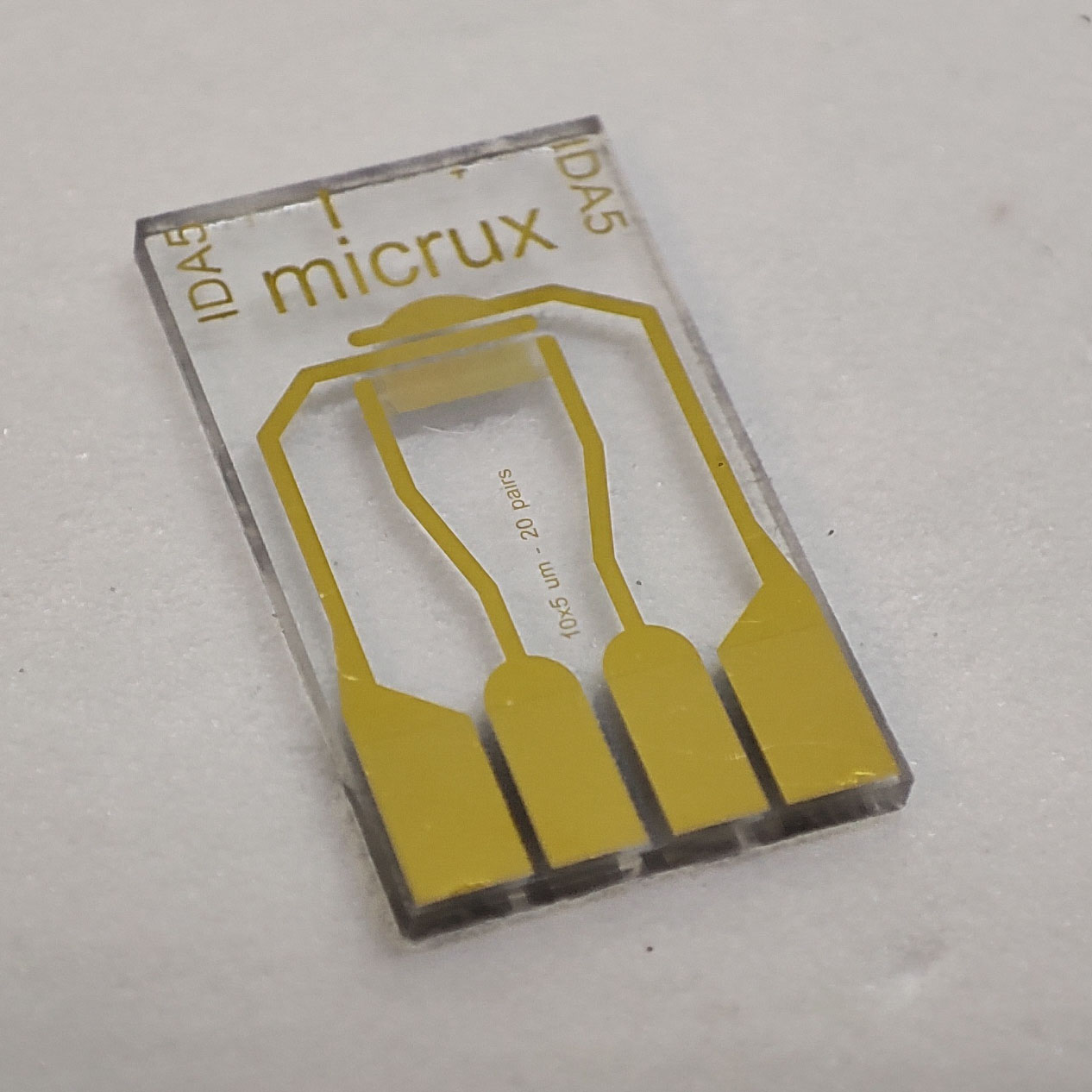

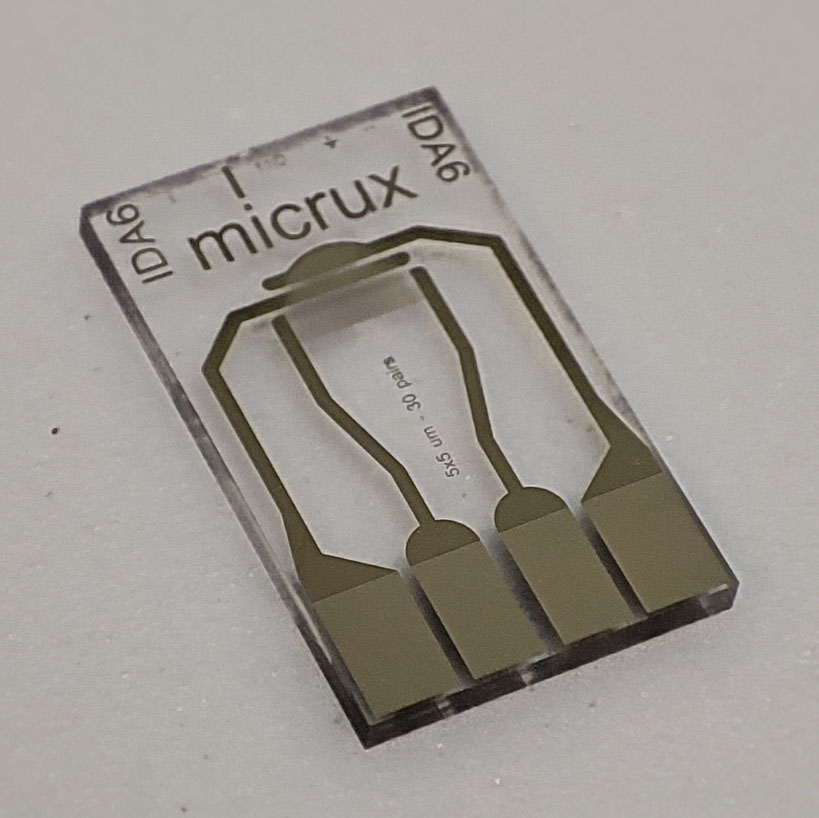

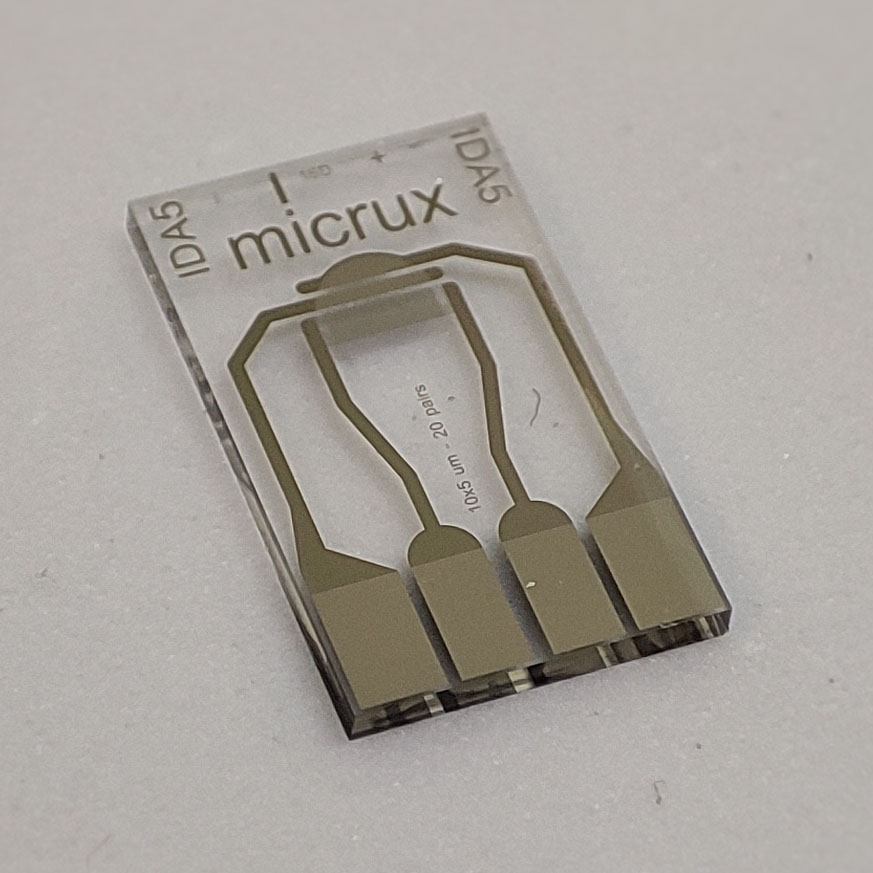

参照、補助付きくし形電極 Interdigitated Microelectrode Array (IDA)

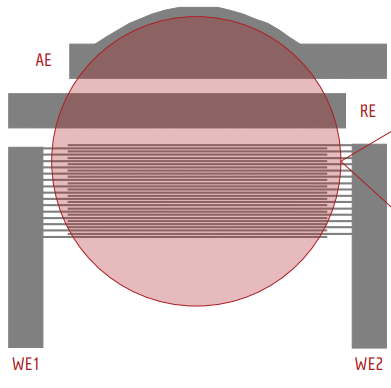

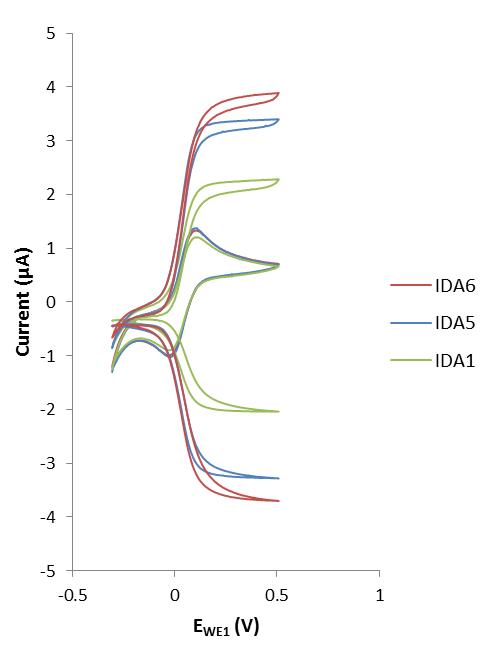

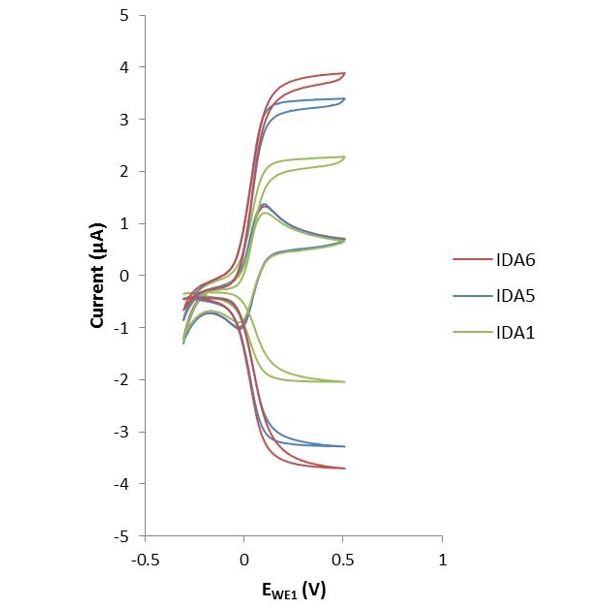

照(RE)および補助(AE)電極付きくし型電極(IDA)はシングル モードまたはデュアルモードで使用でき、感度と検出限界を向上させます。 作用電極(WE)はアレイ排列で構成されています。電極の面積はピンク色円状の直径2oです。販売単位50枚/パック

型番
ED-IDA1-Pt
D-IDA5-Pt
ED-IDA6-Pt
ED-IDA1-Au
ED-IDA5-Au
ED-IDA6-Au
電極材
チタン/白金
チタン/金
サイズ
10 x 6 x 0.75 mm
膜厚
50/150 nm
基盤
ガラス
絶縁層
SU8/PI樹脂
電気化学セル(電極面積)
2.0 mmO
くし幅
10 μm
5 μm
5μm
10 μm
くし間隔
10 μm
5 μm
10 μm
5 μm
対本数
15 組
20組
30組
15組
20組
30組
保管条件
室温、乾燥した場所
数量
50個/箱
型番
品名
くし幅 (μm)
くし間隔 (μm)
対本数
厚さ(nm)
参考価格50枚/パック
ED-IDA1-Pt
Pt
10
10
15
50/150
112,000円

ED-IDA5-Pt

Pt
10
5
20
50/150
126,000円

ED-IDA6-Pt

Pt
5
5
30
50/150
126,000円
ED-IDA1-Au
Au
10
10
15
50/150
112,000円

ED-IDA5-Au

Au
10
5
20
50/150
126,000円

ED-IDA6-Au

Au

5
5
30
50/150
126,000円

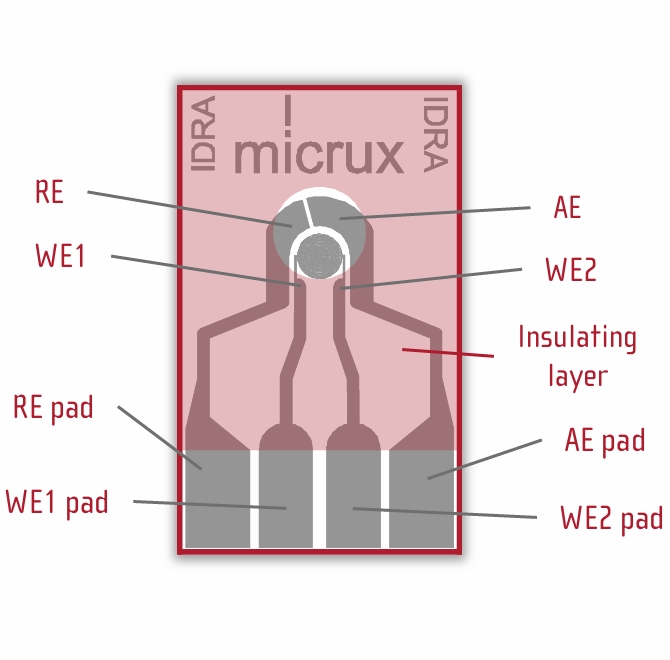

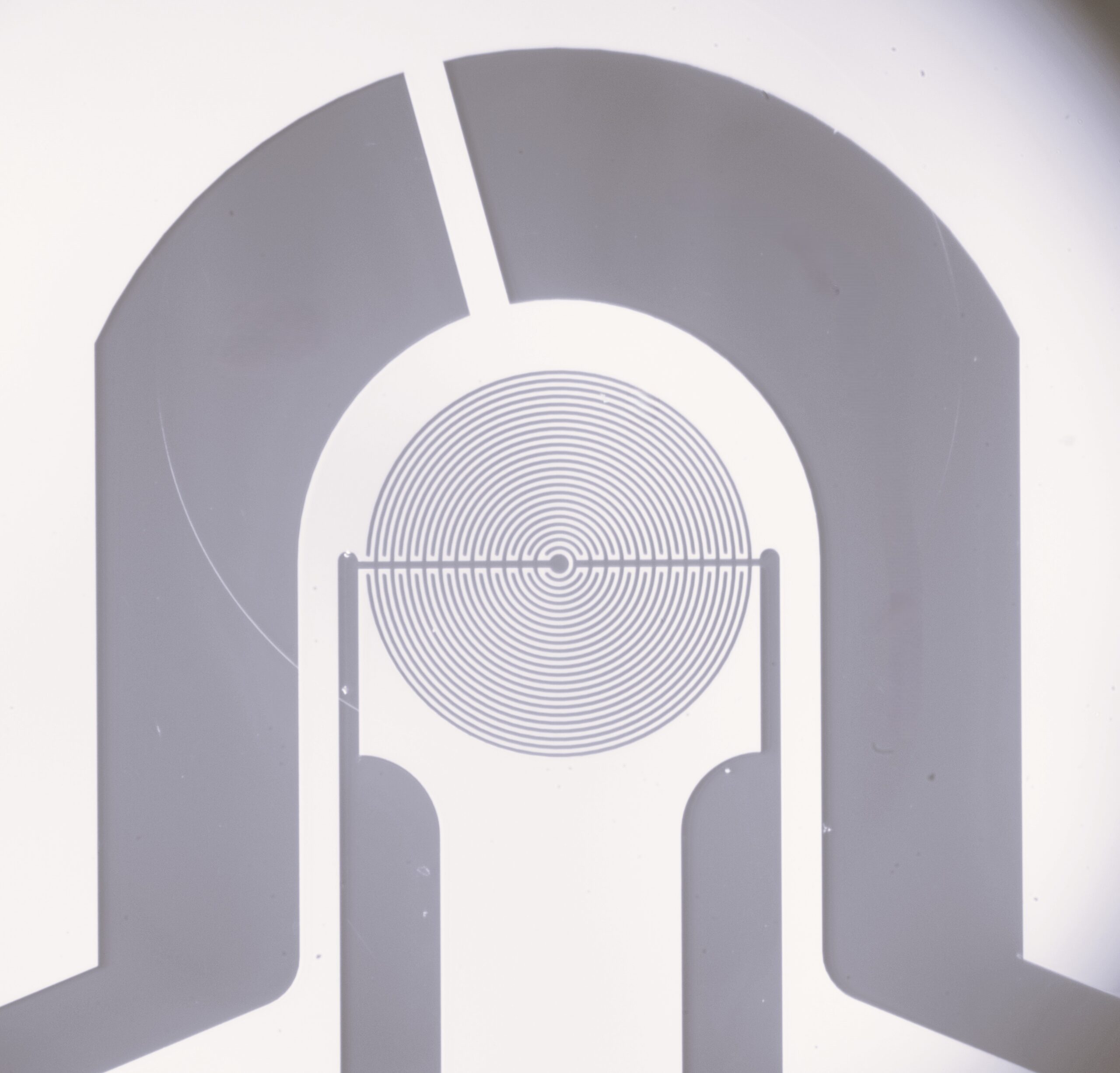

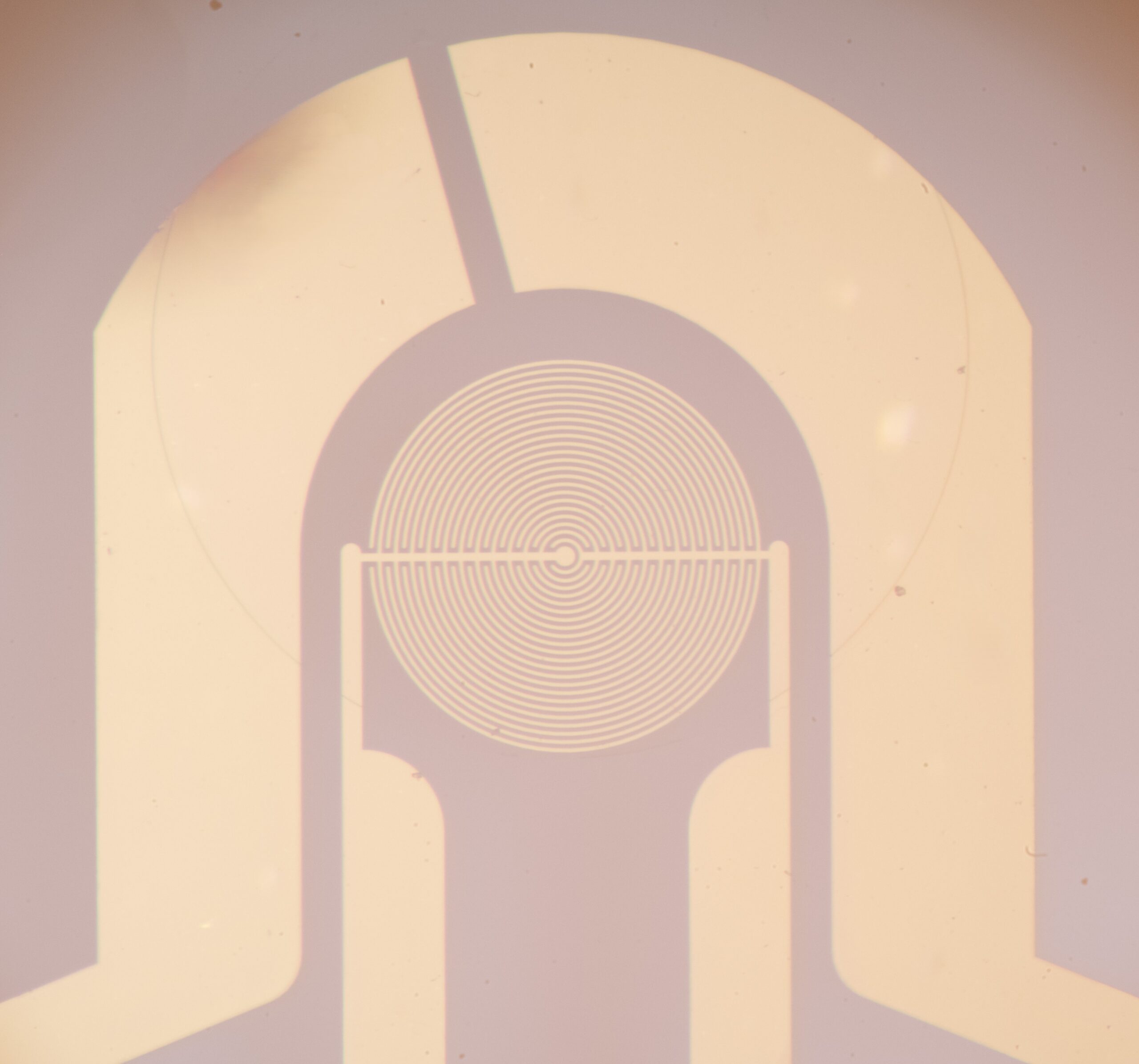

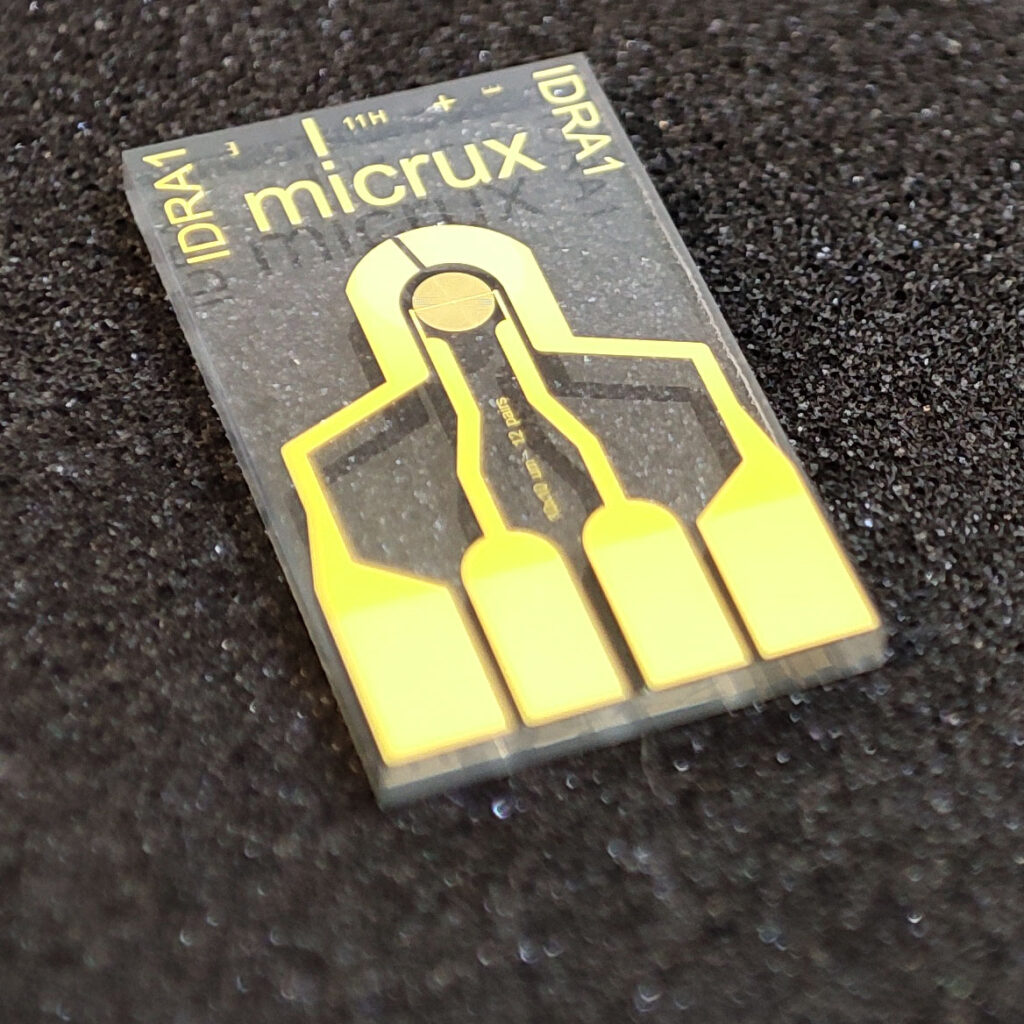

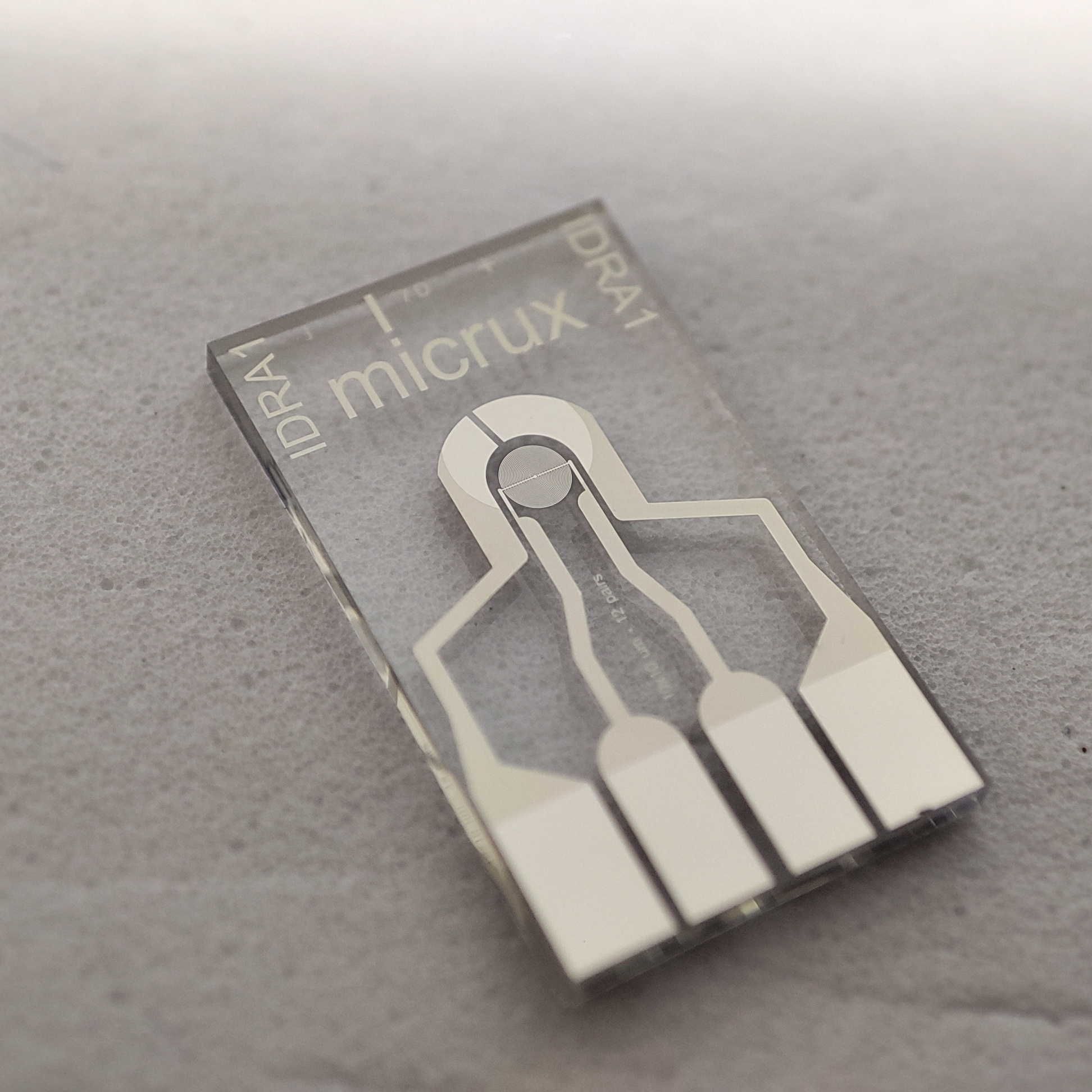

リングアレイ櫛方電極(Interdigitated Ring Array (IDRA))

本製品の特徴はくし形電極の部分が2つの放射状配列になっています。 参照(RE)および補助(AE)電極付きの4 つの電極パッドを備えています。 シングルモードまたはデュアルモードで使用できます。フローシステム応 用に特別に設計されています。

型番
ED-IDAR1-Pt
ED-IDAR1-Au
電極材
チタン/白金
チタン/金
サイズ
10 x 6 x 0.75 mm
膜厚
50/150 nm
基盤
ガラス
絶縁層
SU8/PI樹脂
電気化学セル(電極面積)
2.0 mmO
くし幅
10 μm
くし間隔
10 μm
対本数
15 組
保管条件
室温、乾燥した場所
数量
50個/箱
型番
品名
くし幅 (μm)
くし間隔 (μm)
対本数
厚さ(nm)
参考価格50枚/パック
ED-IDAR1-Pt
Pt
10
10
15
50/150
112,000円
ED-IDAR1-Au
Au
10
10
15
50/150
112,000円

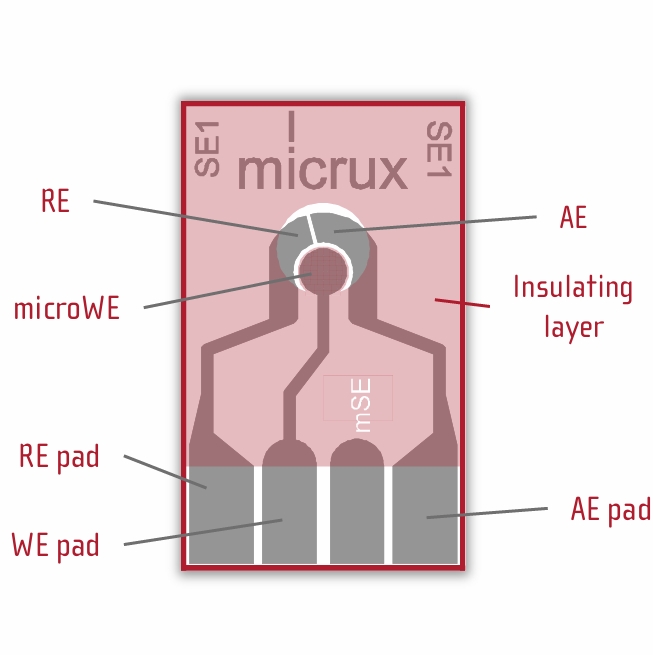

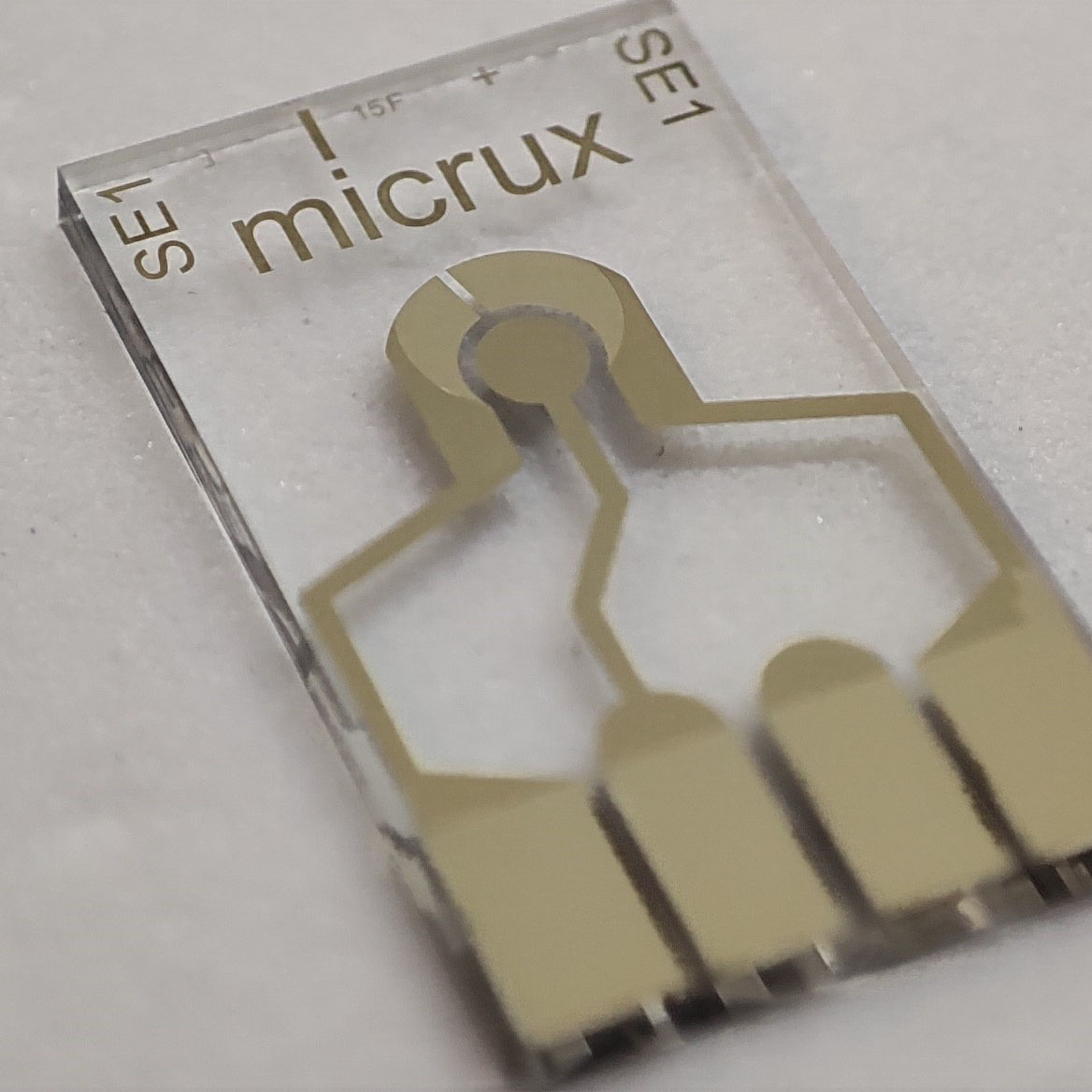

微小電極アレイ Microelectrode Arrays(MEA)

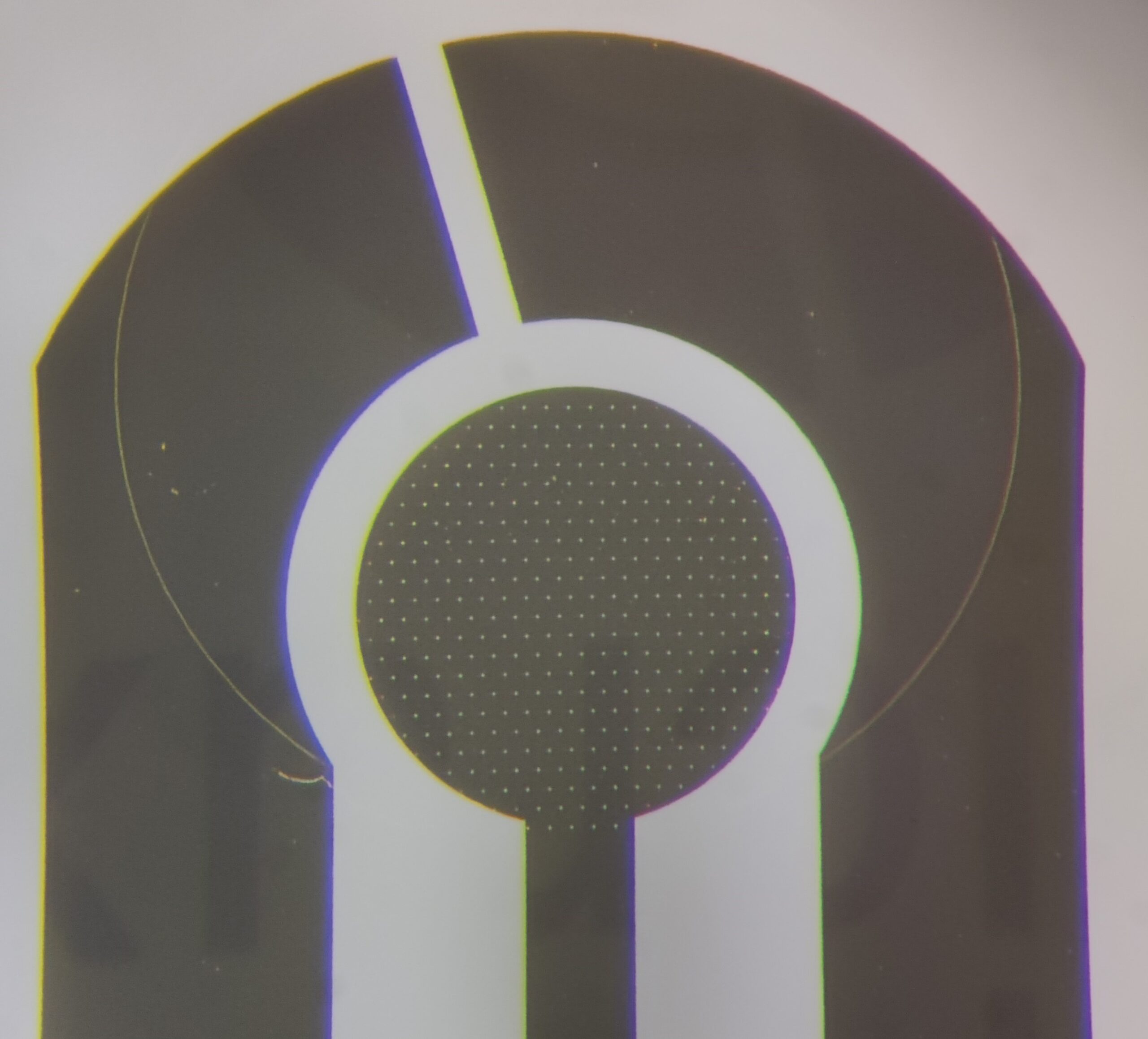

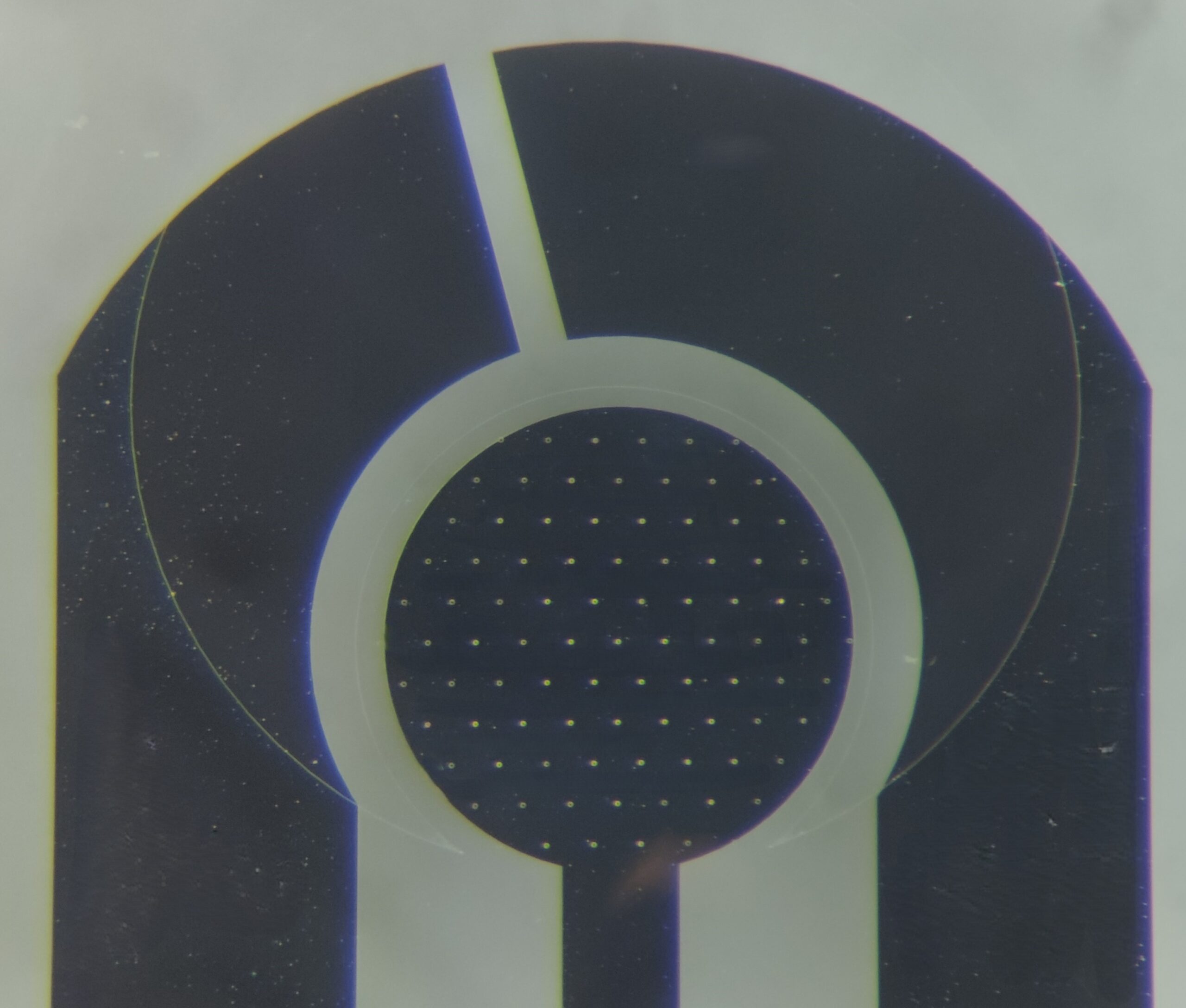

MEA電極は、ハニカム微細構造のピンホールに基づいています。 1mmの WE 直径に10または5μmのマイクロホールがあります。急速に定常状態に 到達することで高感度化を実現しています。

薄膜 MEA 電極は、短時間で定常状態に到達することで分析信号を強化する 典型的なマイクロ電極の動作を示します。 測定例:薄膜金マイクロ電極アレイ(ED-mSE-10-Au)における0.1 M H2SO4 中の1 mMフェロセンメチルアルコールのサイクリックボルタモグラム。v = 10 mV/s。(-1.5V〜+1.5 V間のCVによる測定前の電極洗浄(n = 10、v = 100 mV/s, ?BGE: 0.1 M H2SO4)を行いました)

型番
ED-mSE-10-Pt
ED-mSE-5-Pt
ED-mSE-10-Au
ED-mSE-5-Au
電極材
チタン/白金
チタン/金
サイズ
10 x 6 x 0.75 mm
膜厚
50/150 nm
基盤
ガラス
絶縁層
SU8/PI樹脂
電気化学セル(電極面積)
2 mm O図のピンク色の円状
微小孔径
10 μm
5μm
10 μm
5μm
微細孔数
90
500
90
500
微細孔の ピッチ
100 μm
50 μm
100 μm
50 μm
保管条件
室温、乾燥した場所
数量
50個/箱
型番
品名
微小孔径
1箱枚数
厚さ(nm)
参考価格
ED‐mSE‐10‐Au
Au
10 μm
50
50/150
120,000円
ED‐mSE‐10‐Pt
Pt
10 μm
50
50/150
120,000円
ED‐mSE‐5‐Au
Au
5μm
50
50/150
120,000円
ED‐mSE‐5‐Pt
Pt
5μm
50
50/150
120,000円

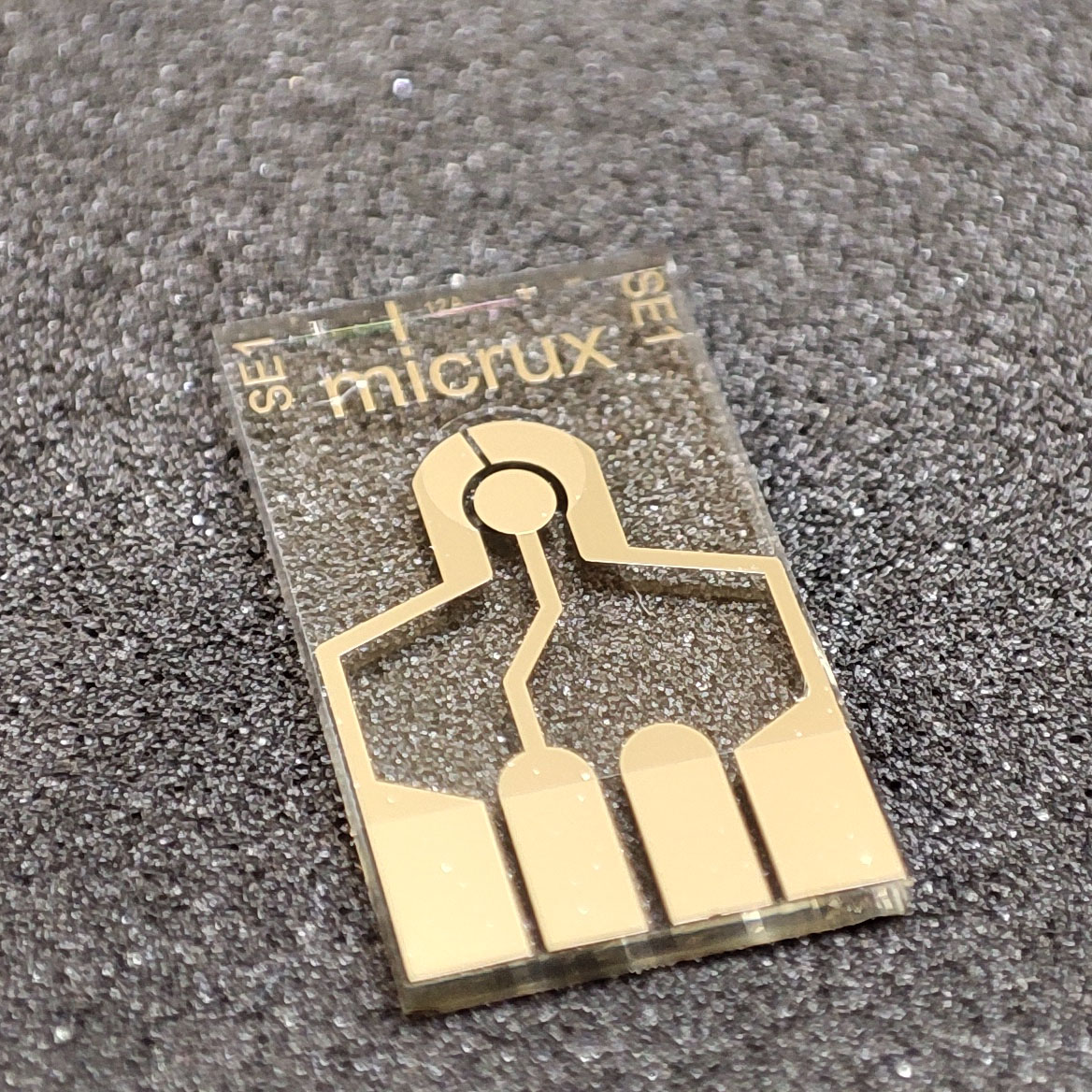

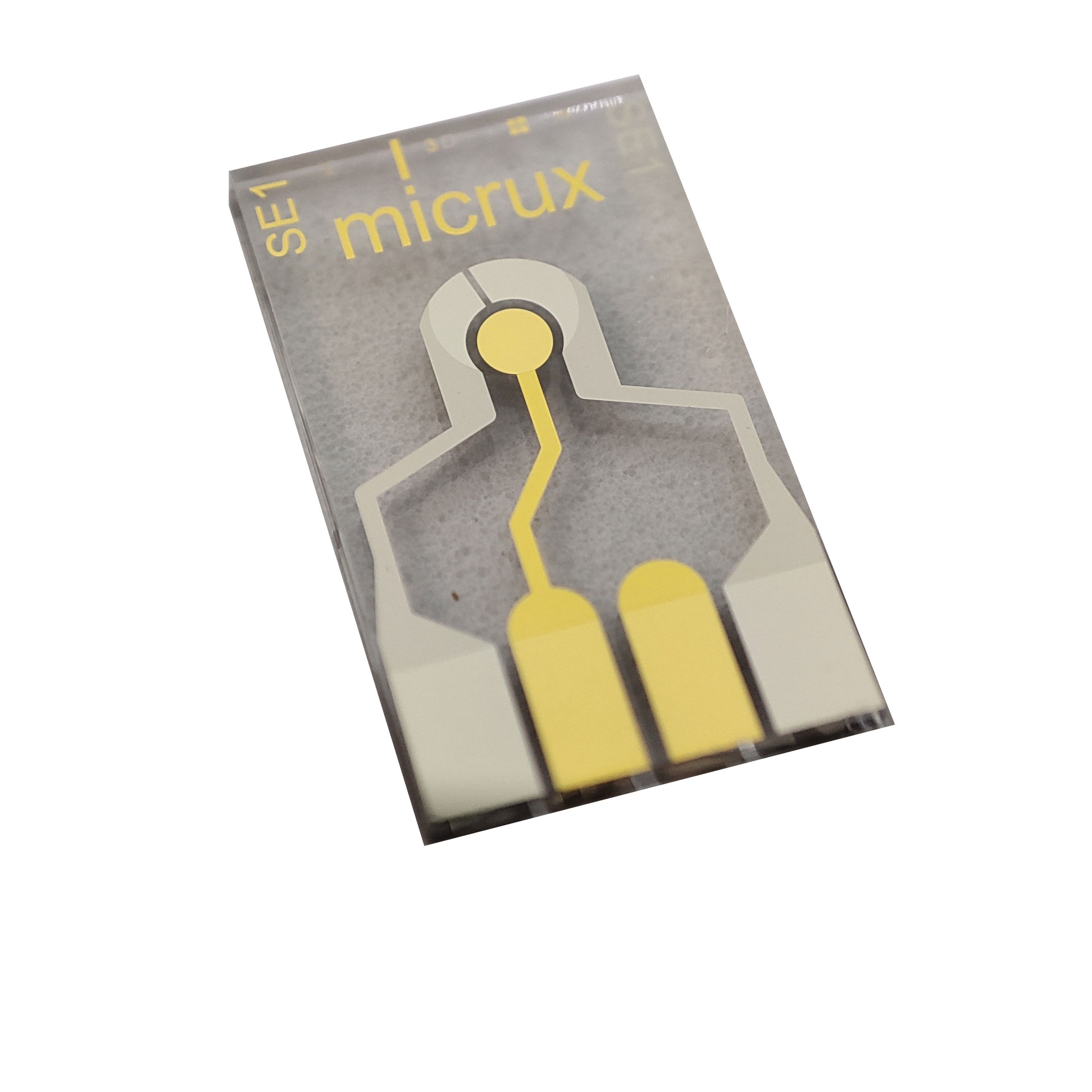

シングル電極(Single Electrodes (SE))

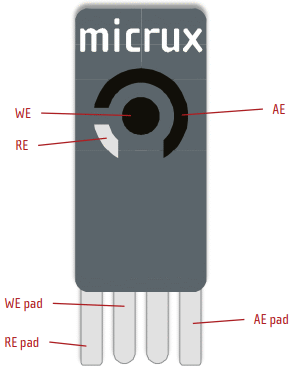

作用電極 (WE)、参照電極 (RE)、対電極 (AE)を備えています。電気分解、 フローシステム、ナノテクノロジー、バイオセンサーの開発に最適です。 高精度、高解像度で製造されています

型番
ED-SE1-Au
ED-SE1-Pt
ED-SE1-AuPt
電極材料
チタン/金
チタン/白金

WE: チタン/金
RE: チタン/白金
AE: チタン/白金

サイズ
10 x 6 x 0.75 mm
膜厚
50/150 nm
基盤
ガラス
絶縁層
SU8/PI樹脂
電気化学セル(電極面積)
2 mmO下図のピンク色の円状
作用電極面積
1 mm O (0.8 mm2)
くし間隔
10 μm
5 μm
保管条件
室温、乾燥した場所
数量
50個/箱
型番
品名
1箱枚数
厚さ(nm)
参考価格
ED-SE1-Au
Au
50
50/150
112,000円
ED-SE1-Pt
Pt
50
50/150
112,000円
ED-SE1-AuPt
PtAu
25
50/150
83,000円

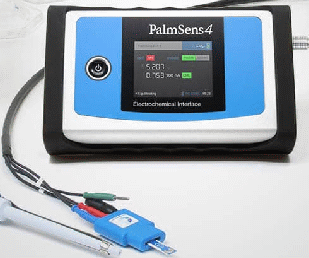

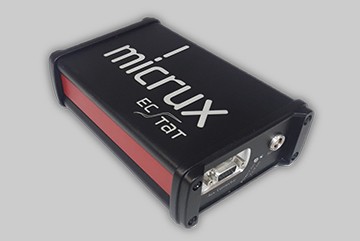

関連会社のスクリーン印刷電極とポテンショスタット
