電気化学計測用電極＆アクセサリー

電極＆アクセサリー

電気化学測定用セル（5～20ｍL）

電気化学セルは作用電極、参照電極、対極、電解液等で、構成されます。

作用電極電気化学反応を調べるため、その反応の起こる電極が作用電極（Working electrode)と言います。作用電極は電気化学反応過程中に、電子を供給又は受容します.。作用電極を選ぶ判断基準は電極電位窓です。作用電極形状について、ディスク電極は最も一般的に、使われています。ディスクの形状より、電極表面の磨き、洗浄等が簡単にできます。、表面積の計算もし易いです。

コード	作用電極
PtWE	白金作用電極
GCWE	グラッシｰカーボン作用電極
AuWE	金作用電極
BPPG	Basal Plane Pyrolytic Graphite Electrode

参照電極(基準電極）参照電極は基準電極とも言われます。作用電極の電位を測定・制御するためです。代表的な参照電極（Reference electrode)はAg/AgCl/Cl-とSCE電極です。
AgCl + e = Ag + Cl-　　　　　　　Ｅ0 = 0.199V vs NHE 　25℃
Hg2Cl2 + 2e = 2Hg +　2Cl-　　　　Ｅ0 = 0.2412V ｖs NHE 　25℃
弊社の参照電極特徴はダブルジャンクションホルダー付きです。非水溶液、汚れ強いメッキ液の測定に、ホルダーを付けて利用できます。

コード	参照電極
Ag/AgCl	飽和KCｌ銀塩化銀参照電極(ダブルジャンクションホルダー付き）
SCE	飽和KCｌカロメル参照電極(ダブルジャンクションホルダー付き）
Sulfate	水銀硫酸水銀参照電極(ダブルジャンクションホルダー付き）
LugginHolderr	ルギンホルダー(Luggin Capillary with ceramic diaphragm)
Luggin	ルギン管(Luggin Capillary)
Alkali	アルカリ参照電極
Ag/Ag+	Ag/Ag+非水参照電極 (ダブルジャンクションホルダー付き)
Ag/AgCl040	銀塩化銀参照電極（直径は4mm、長さ65mm）
Ag/AgCl025	銀塩化銀参照電極（直径は2.5mm、長さ60mm）

コード	対極
CPt	白金ワイヤカウンター電極
CPt050	白金ワイヤカウンター電極(直径0.5mm、長さ50mm)
CPt250	白金ワイヤカウンター電極(直径0.5mm、長さ25㎝) 　　　　（値下げ）
Graphite	グラファイトカウンター電極　Graphite Counter Electrode

コード	セルとアクセサリー
Cell20	5-20ｍｌガラスセル
Cell Top	テフロンセルキャップ
PTFE Flate	テフロン製プレート電極治具

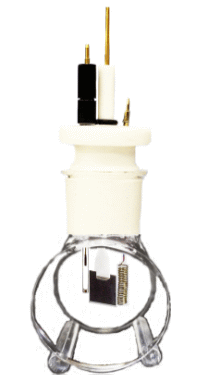

Quartz	石英分光電気化学セル　　　　　　（NEW)
EA1415T6J	電極アダプター　SGJ14/15から6ｍｍ

電気化学測定用密封セル&電極（20～500ｍｌ）

Metrohm社は60年歴史を持ち、世界的な機器分析のメーカーです。右図は常用のMetrohml電気化学測定密封セルです。電気化学セルの特徴は
① 密封性
② 各電極は斜めで、差し込みますので、電極先端に気泡が脱ぎやすくなります

	セル
6.1415.220J	ガラスセル20-100mｌ　Cell, 20-100ml
6.1415.250J	ガラスセル50-150mｌ　Cell, 50-150ml
6.1415.310J	ガラスセル70-200mｌ　Cell, 70-200ml
J.6.1415.311	ガラスセル70-300mｌ　Cell, 70-300ml
CELL500	500mlガラスセル

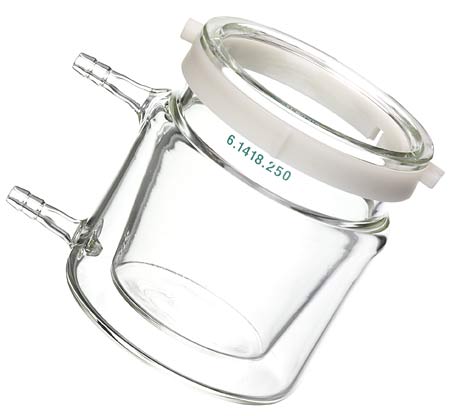

.6.1418.250J	ウォータージャケット50～150mlガラスセル
6.1440.010J	ガスパージ用チューブ
6.2026.010J	セル固定台 Base plate with stand rod
6.1414.010	セルキャップ,　Cell vessel lid with sleeve
Teflon100	テフロンセル20-100ｍｌ　Teflon Cell20-100ml
Teflon150	テフロンセル50-150ｍｌ　Teflon Cell 50-150ml
Teflon200	テフロンセル70-200ｍｌ　Teflon Cell 70-200ml

	基準電極(参照電極）
6.0726.100	ダブルジャンクション銀塩化銀参照電極Ag/AgCl reference electrode with double junction
6.0733.100J	銀塩化銀参照電極 Ag/AgCl reference electrod
Metrohm Luggin	メトロームルギン管
SHE	基準水素電極
RHE	溜め込み可逆水素参照電極

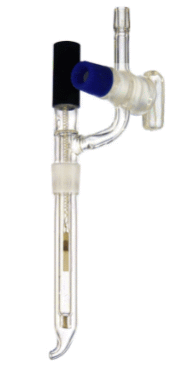

Luggin Ag/AgCl	ルギン管付飽和KCl銀塩化銀参照電極
Green Sulfate	グリーン銀/硫酸銀参照電極　（NEW)

	対極(カウンター電極）
6.0305.200J	ダブル白金ワイヤカウンタ電極 Double Pt wire counter electrode
PT SHEET100J	白金シート電極　Pt sheet electrode
6.1241.030	カウンター電極ホルダー（電極材料交換可能）、直径2㎜GCロード、直径2㎜白金ロード
AFCTR1J	ガラスチューブ付白金カウンター
Grafite105	グラファイトカウンター電極(長さ105㎜）　Graphite Counter Electrode
PtC 1×30	白金ワイヤカウンター電極（ワイヤ直径1mm、長さ30cm）

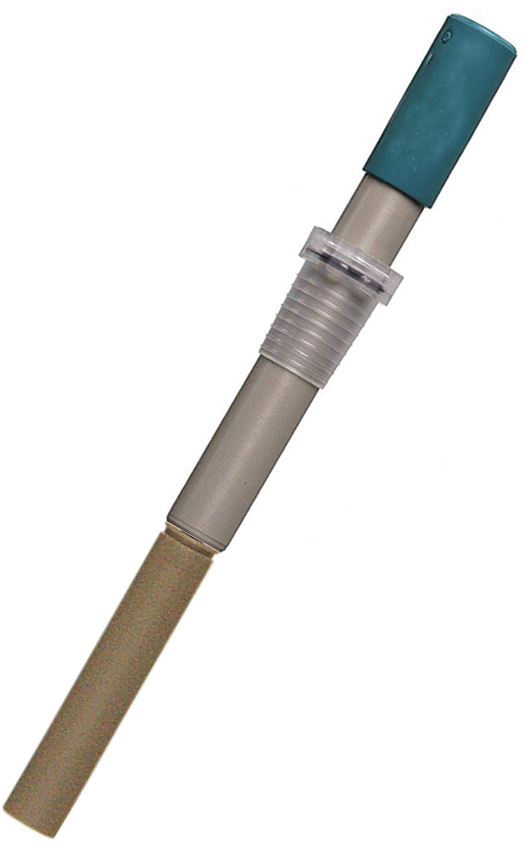

	作用電極
M.GC30	直径3.0mmグラッシｰカーボン電極チップ
M.PT30	直径3.0mm白金電極チップ
M.GC50	直径5.0mmグラッシｰカーボン電極チップ
M.WEHOLD	作用電極ホルダーM4接続用ピン
	微小電極

腐食測定用セル

ウォータージャケット型、温度制御可能
作用極（試験極）サンプルを入れ替えは簡単、サンプルサイズは直径14mm、厚さ１mm
Luggin管付の参照電極
対極(カウンター極)の材料は交換可能
温度計付き
ガスパージ可能

腐食測定セルⅡ

腐食測定セルⅡは、腐食測定セルをベースとして、開発された新商品です。基本構成はエル型ガラスセルとサンプルホルダーです。Metrohm式の各電極とアクセサリーは使えます。

FLATセル

大きい面積サンプル測定のため
サンプルの直径58mm～85mmの円盤
参照電極付き
対極付き
ガスパージチューブ付

redox.me各種電気化学測定セル、光電気化学測定セル、ラマン電気化学フローセルの販売

スウェーデンのレドックスン社の各電気化学測定電極、電気化学測定セル、光電気化学測定セル、ラマン電気化学フロー測定セル等、すべての商品を販売しています。

REDOX社電気化学ラマン測定セル英文リング

炭素材料、カーボンペーパー、カーボンクロス、カーボンプレート
セテック社(CeTech Co., Ltd)製の炭素材料、特に、各種ののカーボンペーパー、カーボンクロス、カーボンプレートなどの製品を日本で販売しています。これらの商品は電

燃料電池膜電極（CCM）(MEA)（GDE）
Yangtze Energy Technologies, Inc.は2010 年に台湾で設立され、台湾で最も早く唯一の燃料電池膜電極(MEA) の専門サプライヤーです。
CCM CatalystCoatedMembrane触媒がコーティングされたPEM
MEA MembraneElectrodeAssembly燃料電池膜電極
GDE GasDiffusionElectrodeガス拡散電極

窒化ガリウム（GaN）、SiC（炭化ケイ素）ウェハー

当社は4、6インチSiC基板ウェハ、4，6インチGaN-on-Si HEMT RFエピウェハなどをご提供致します。

　　詳しい図面を描いたアクセサリｰカタログ(価格付、PDFファイル）をe-mailで、送ることが出来ます。下記のアドレスにアクセスして下さい。
