表面プラズモン共鳴測定装置
Surface Plasmon Resonance


  表面プラズモン共鳴SPR装置は生体分子間の反応・結合量の測定および速度論的解析がノンラベルかつリアルタイムでできる装置です。例えば、免疫応答・シグナル伝達、タンパク質・核酸など様々な物質間の相互作用の研究に有力に応用されます。環境研究に、SPRでダイオキシンを分析する論文も発表されました。
  電気化学測定と表面プラズモン共鳴測定の組合せは電気化学表面プラズモン共鳴ESPR測定と呼ばれます。Autolabは世界で初めてESPR装置を開発して、販売しています。2012年から、販売はKinetic Evaluation Instruments BV社に移されました

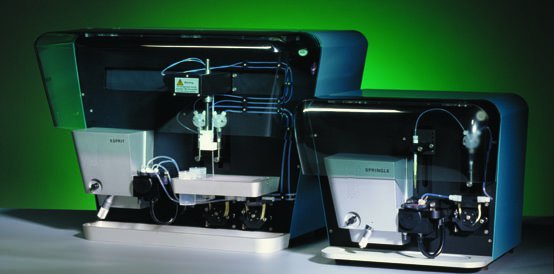

ESPRITダブルチャネルSPR(オートサンプラー付)は、二つチャネルのSPRを同時に測定できる機種です。参照チャネルより、温度と非特定結合を補償できます。オートーサンプラーは標準装備され、高度な自動化されたシステムです。Autolabポテンショ/ガルバノスタットを繋ぐと、電気化学とSPRを測定が同時にできます。
 SPRINGLEシングルチャネルSPRはSPR装置の基礎装置です。シングルチャネルSPR測定です。安価で、コンパクトなSPR装置です。Autolabポテンショ/ガルバノスタットを繋ぐと、電気化学とSPRを測定が同時にできます。
 TWINGLEタブルチャネルSPRはダブルチャネルESPRIT装置の基礎で、開発された機種です。オートーサンプラーは標準装備されませんので、価格は安くなります。Autolabポテンショ/ガルバノスタットを繋ぐと、電気化学とSPRを測定が同時にできます。

 SPRソフトウエアはESPR装置を制御します。ソフトウエアはData acquisitionソフトウエアとKinetic evaluationソフトウエアで、構成されます。


SPR原理:

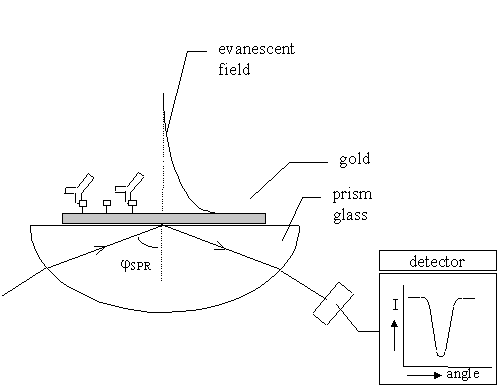

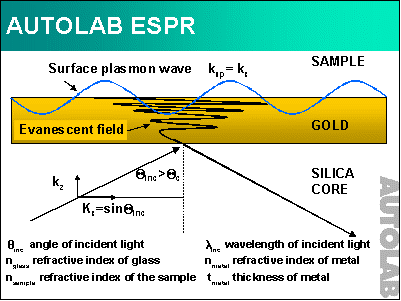

表面プラズモン共鳴(Surface Plasmon Resonance)は物理的なプロセスです。金などの薄膜を蒸着したガラスに一定角度でレーザー光を入射し、SPRが起こる入射角度は共鳴角と言います。反射レーザー光強度の変化を高感度で検出し、共鳴角で、鋭利な;強度減少は測定されます。共鳴角は金薄膜表面の物質誘電率に依存します。Autolabは振動ミラーで、共鳴角を測定します。金薄膜表面に全てのプロセスは、(例、抗体と抗原の相互作用)共鳴角を変えることより、リアルタイムで、定性と定量分析ができます。

SPR Sensor Disk写真


AutolabSPR構造:

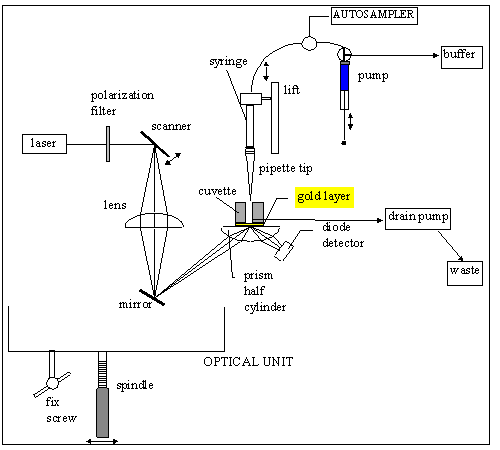

右図はシングルチャネルSPR装置の構造図です。
光は670mmレーザー
ポンプは蠕動式です。
