AOTOLAB電気化学測定装置の構成例

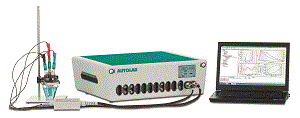

 電気化学測定装置の基本構成はポテンショ/ガルバノスタット、と測定解析用ソフトです。その他、例として、インピーダンスの測定をしたい場合、インピーダンスモジュ−ルを追加し、燃料電池の大電流を測定したい場合は、ブースターをオプションにする等・・・


電気化学測定装置組合せ

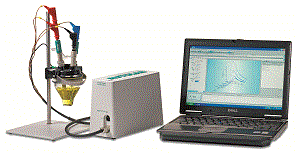

1)ポテンショ/ガルバノスタット

PGSTAT101(±100mA)
PGSTAT204(±400mA)
PGSTAT128N(±800mA)
PGSTAT302N(±2A)
PGSTAT100N(±250mA、100V)

2)NOVA電気化学測定と解析ソフト

3)制御PC (WindowsXP、Windows7、Windows8)


電気化学とインピーダンス測定装置組合せ

1)ポテンショ/ガルバノスタット

PGSTAT204(±400mA)
PGSTAT128N(±800mA)
PGSTAT302N(±2A)
PGSTAT100N(±250mA、100V)

2)FRA32Mインピーダンスモジュ−ル

3)NOVA電気化学測定と解析ソフト

4)制御PC (WindowsXP、Windows7、Windows8)


燃料電池評価のため、電気化学とインピーダンス測定装置組合せ

1)ポテンショ/ガルバノスタット

PGSTAT128N(±800mA)
PGSTAT302N(±2A)

2)FRA32Mインピーダンスモジュ−ル

3)10A或いは20Aブースター

4)NOVA電気化学測定と解析ソフト

5)制御PC (WindowsXP、Windows7、Windows8)


高電流燃料電池(0〜130A)インピーダンス測定装置組合せ

1)ポテンショ/ガルバノスタット

PGSTAT128N(±800mA)
PGSTAT302N(±2A)

2)FRA32Mインピーダンスモジュ−ル

3)菊水電子工業叶サPLZ164WA(0〜33A)或はPLZ664WA(0〜132A)

4)NOVA電気化学測定と解析ソフト

5)制御PC (WindowsXP、Windows7、Windows8)

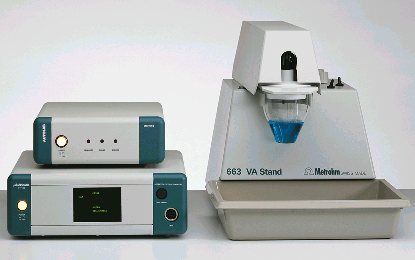

ポ−ラログラフィー、ストリッピング測定組合せ

1)ポテンショ/ガルバノスタット

PGSTAT101(±100mA)
PGSTAT204(±400mA)
PGSTAT128N(±800mA)
PGSTAT302N(±2A)

2)IME663インターフェースとMetrohm 663 VA スタンド

3)NOVA電気化学測定と解析ソフト

4)制御PC (WindowsXP、Windows7、Windows8)


鍍金添加剤分析のCVS法測定装置組合せ

1)ポテンショ/ガルバノスタット

PGSTAT101(±100mA)
PGSTAT204(±400mA)
PGSTAT128N(±800mA)
PGSTAT302N(±2A)

2)AUTOLAB回転ディスク電極

3)NOVA電気化学測定と解析ソフト

4)制御PC (WindowsXP、Windows7、Windows8)


バイポテンショスタットと回転リングディスク電極

1)ポテンショ/ガルバノスタット

PGSTAT204(±400mA)
PGSTAT128N(±800mA)
PGSTAT302N(±2A)

2)BAモジュール

3)(米)PINE社製回転リングディスク電極

4)NOVA電気化学測定と解析ソフト

5)制御PC (WindowsXP、Windows7、Windows8)

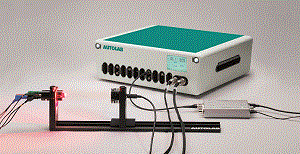

色素増感太陽電池評価

1)ポテンショ/ガルバノスタット

PGSTAT204(±400mA)
PGSTAT128N(±800mA)
PGSTAT302N(±2A)

2)FRA32Mインピーダンスモジュ−ル

3)AUTOLAB光学ベンチ

4)NOVA電気化学測定と解析ソフト

5)制御PC (WindowsXP、Windows7、Windows8)


EQCM 電気化学水晶振動マイクロバランス

1)ポテンショ/ガルバノスタット

PGSTAT204(±400mA)
PGSTAT128N(±800mA)
PGSTAT302N(±2A)

2)EQCMモジュール

3)NOVA電気化学測定と解析ソフト

4)制御PC (WindowsXP、Windows7、Windows8)
