| 6.0726.100J |
ダブルジャンクション銀塩化銀参照電極 |
銀／塩化銀比較電極（密封セル用）
Metrohml 密封セル用の銀／塩化銀（Ag/AgCl）比較電極です。
電極反応
AgCl + e = Ag + Cl-
標準電極電位
E° = 0.199 V vs. NHE（25 ℃）
（D. J. Ives, G. J. Janz, Reference Electrodes, Academic Press, New York, 1961）
本電極は二重構造を採用しており、内部構成は Ag/AgCl/KCl 系です。
電極芯は、窒素ガス雰囲気下で溶融した AgCl に銀線を挿入して銀線先端に AgCl コーティングを施した後、さらに 0.1 M KCl 溶液中で銀線全体をアノードとして電解し、銀表面に均一な AgCl 層を形成しています。内部管には 3 M または飽和 KCl 溶液を充填します。
外部管には支持電解質溶液を充填可能で、測定条件に応じて選択できます。例えば、Cl? イオンの混入を避けたい場合には KNO３ 溶液を使用でき、非水溶液電気化学測定では非水系電解質溶液を使用可能です。内部および外部の電解質溶液はいずれも交換可能で、両者の絡液部には多孔質セラミックスを採用しています。
型式と用途
6.0726.100J |
Metrohm セル用 |
| 電極直径 |
12mm |
| 総長さ |
160mm |
| ジョイント下部の長さ |
80mm |
| ジョイント |
SGJ 14/15 |
| 接続口 |

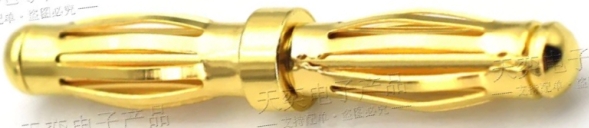

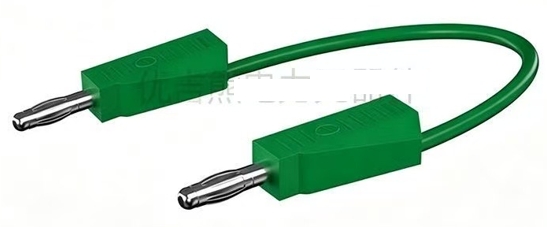

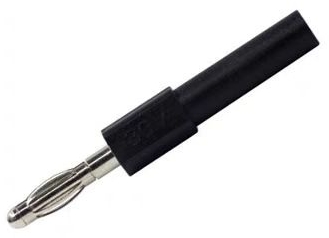

バナナ（ワニ口クリップも使えます） |
6.0726.080J： |
Pine社RDE/RRDEセル用 |
| 電極直径 |
12mm |
| 総長さ |
158mm |
| ジョイント下部の長さ |
72mm |
| ジョイント |
SGJ 14/15 |
| 接続口 |
バナナ（ワニ口クリップも使えます） |
|
|
