ルギンホルダー&ルギン管
Luggin holder & Luggin Capillary

  3電極電気化学測定セルに、IRドロップを小さくするため、ルギン細管(Luggin Capillary) を使用する例があります。目的はルギン細管を利用して、参照電極は作用電極表面に、近づけることです。

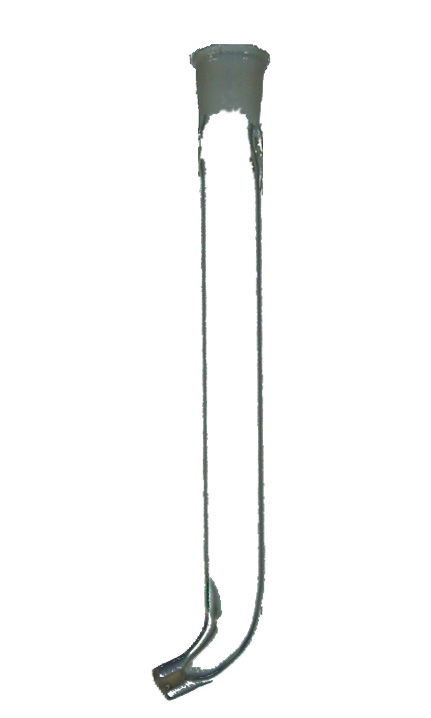

Luggin holder ルギンホルダー(Luggin Capillary with ceramic diaphragm)

   ルギンホルダーはガラスで加工され、右図のように、先端の液絡部は多孔セラミックスが使用されています。外径は約9.7mm、長さは85mmです。長さは95mmもあります。
 ルギンホルダーのジョイントは下記電極と一致します。ダブルジャンクションホルダーの代わりに使えます。
 Ag/AgCl  飽和KCl銀塩化銀参照電極(ダブルジャンクションホルダー付き)
 SCE     飽和KClカロメル参照電極(ダブルジャンクションホルダー付き)
 HgSO    水銀硫酸水銀参照電極(ダブルジャンクションホルダー付き)

定価3,100円

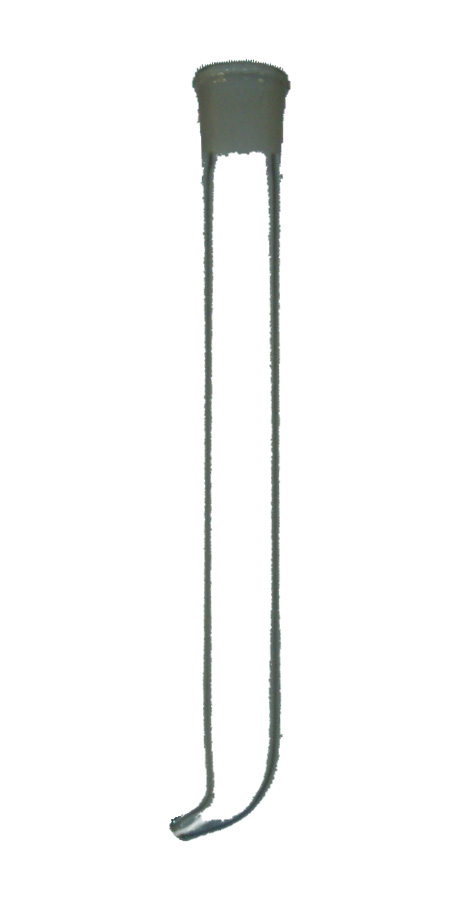

Luggin ルギン管(Luggin Capillary)

 ルギン管はガラスで加工され、右図のように、先端は細くなります。液絡部の直径は1mm位です(先端の液絡部には多孔セラミックスがありません。)外径は約9.7mm、長さは85mmです。
 ルギン管のジョイントは下記電極と一致します。ダブルジャンクションホルダーの代わりに使えます。
 Ag/AgCl  飽和KCl銀塩化銀参照電極(ダブルジャンクションホルダー付き)
 SCE     飽和KClカロメル参照電極(ダブルジャンクションホルダー付き)
 HgSO    水銀硫酸水銀参照電極(ダブルジャンクションホルダー付き)

定価3,100円

Holder ダブルジャンクションホルダー


 下記の参照電極にダブルジャンクションホルダーは付きます。単品も販売します。外径は約9.7mm、長さは85mmです。
 Ag/AgCl  飽和KCl銀塩化銀参照電極(ダブルジャンクションホルダー付き)
 SCE     飽和KClカロメル参照電極(ダブルジャンクションホルダー付き)
 HgSO    水銀硫酸水銀参照電極(ダブルジャンクションホルダー付き)

定価3,100円

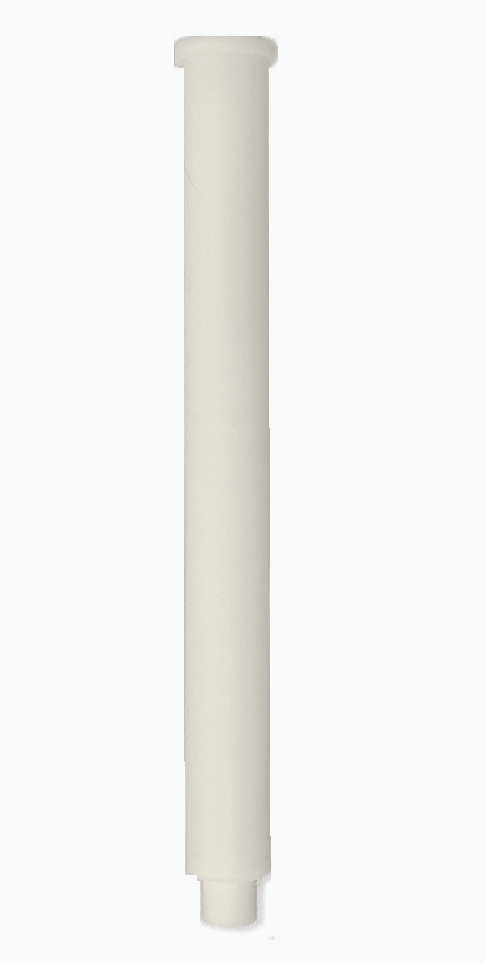

PTFE Holder テフロンホルダー(外径:9.5mm、長さ:95mm)

 テフロンホルダーはお客様の要求された商品です。主に、フッ酸溶液の測定ためです。ガラスホルダーの代わりに、テフロンホルダーが使用されますと、ガラス製の参照電極は直接、フッ酸溶液と接触しないです。ホルダー先端の液絡部は多孔テフロン素材が使用されています。テフロンホルダーのジョイントは下記電極と一致します。
 Ag/AgCl  飽和KCl銀塩化銀参照電極(ダブルジャンクションホルダー付き)
 SCE     飽和KClカロメル参照電極(ダブルジャンクションホルダー付き)
 HgSO    水銀硫酸水銀参照電極(ダブルジャンクションホルダー付き)

定価9,800円

詳しい図面を描いたアクセサリーカタログ(価格付、PDFファイル)をe-mailで、送ることが出来ます。下記のアドレスにアクセスして下さい。

インターケミ株式会社
〒270-0013千葉県松戸市小金きよしヶ丘3-7-7
TEL: 047-344-8558  FAX: 047-344-8108
