溜め込み可逆水素参照電極

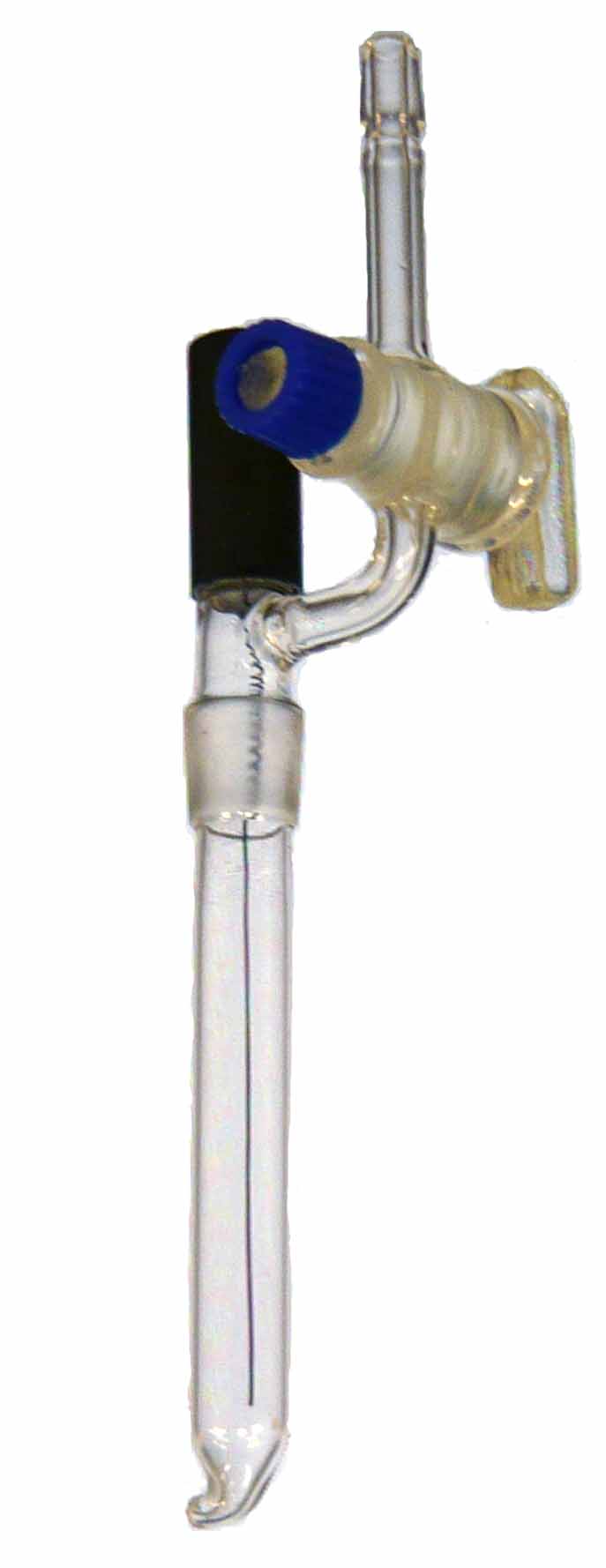

溜め込み式可逆水素参照電極
（Reversible Hydrogen Electrode RHE）

コード	品名	価格
RHE	溜め込み可逆水素参照電極	28,000円

可逆水素参照電極の電位は下記のように、P(H2)水素の分圧、a(H+) H+活量で決めます。
H+ + e = 1/2H2　　　　　　　E= E?- RT/F ln P(H2) 1/2/ a(H+)

溜め込み型可逆水素参照電極の利点は次のとおりです。

① 水素ガスを常に供給・排気することが困難な場合でも、簡便に水素参照電極を作製できます。

② 測定溶液が酸性の場合、同一の電解液を電極内部液として使用できるため、液間電位差を低減できます。

白金の表面積を増大させるため、溜め込み型可逆水素参照電極の白金ワイヤには白金黒処理を施しています。使用した白金ワイヤの直径は0.5 mm、長さは約280 mmです。電極のジョイントはSGJ 14/15で、Metrohm製ガラスセルおよびRRDEと互換性があります。

【電極仕様】
電極直径：12 mm
全長：160 mm
ジョイント下部長さ：76 mm
ジョイント：SGJ 14/15

測定例：

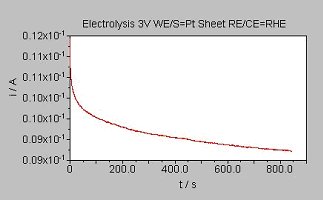

水素ガスの溜め込み
ゴムスポイトで、0.5M H2SO4溶液を電極の吸い口で、最上部まで、吸い上げてから、ガラス栓を止めます。電極内部に気泡がないことを確認します。その後、0.5M H2SO4溶液で、3V電位を印加し、電解を行います。WE/S端子を白金シート電極(D.6.0305.100J)と繋ぎます。RE/CE端子を溜め込み可逆水素参照電極と繋ぎます。10～20分位電解後、電極上部に約1ｃｍ位水素ガスが溜まります。

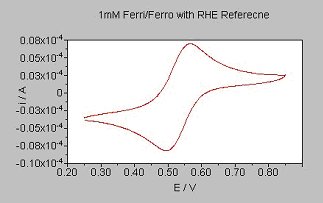

RHE参照電極を用いて、ＣＶ測定
測定条件
溶液: 　　　1mMのFerri/Ferro溶液
作用電極: 直径3mmのPt Disk電極、
対極: 　　　Pt sheet電極(D.6.0305.100J)
