マルチポテンショ／ガルバノスタット

Multi Autolab/M204 - Twelve Channel Multi Potentiostat/Galvanostat
M204マルチチャンネルポテンショ/ガルバノスタット

　M204はGSTAT204のマルチチャネル版です。独立マルチチャンネルポテンショスタット/ガルバノスタットです。M204はキャビネットと12個モジュールで構成されます。キャビネットには12個挿入スペースがあり、最大12個204モジュールをインストールが出来ます。即ち12チャネルの独立ポテンショ/ガルバのスタットになります。

　マルチM204はM101と同じように、5種類のモジュールオプションモジュールの選択によって、色々なアプリケーションに対応できます。モジュールの排列は左から1A、2B、3C、4D、5E、6Fの6ペアになります。１～6がメイン位置と言います。M204モジュールをインストールする位置です。A～Fが補助位置と言います。ペアのオプションのモジュールをインストールする位置です。A～FもM204モジュールをインストールすることもできます。
　毎チャネルは独立ソフトウェア制御されます。それぞれのM204は、同じ時に各チャネル上の異なる測定を実行することができ、完全に独立したポテンショスタット/ガルバノスタットです。
　マルチM204は同時に3つのコンピュータにから制御することができます。異なるユーザの間で利用可能なチャネルを共有することができます。Main、Sub-1とSub-2というの3つのUSB接続口です。MainのUSB接続口が1A、2B、3C、4D、5E、6Fを制御します。Sub-1が3C、4Dを制御します。Sub-2が5E、6Fを制御します。Sub-1とSub-2の順番はMainより、優先されます。

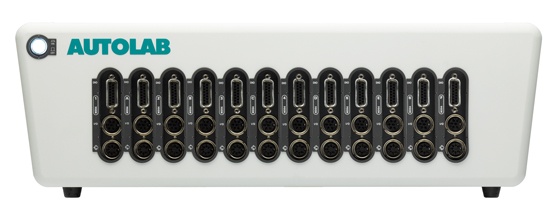

　M204モジュールの追加がいつでも出来ます下図は12個204モジュールはインストールされたマルチM204です。

　　仕様はPG204と同じです。出力電圧20Vで、最大電流が±400mAで、印加電位が±10Vです。電流レンジは10nA～100mAの8レンジです。電流の分解能は30fAです。NOVA電気化学測定と解析ソフトウエアで、電気化学とインピーダンス測定に使用できます。
　　出力電圧20V、最大電流±400ｍAのPGM204は多数の2次電池充放電テスト、多数サンプルの腐食研究に有力な機器です。

主な機能		適合するモジュール
電極接続方式	2、3と4	EQCM
印加電位範囲	±10 V	FRA32M
コンプライアンス電圧	±20V	BA
最大電流	±400 mA	MUX
電流レンジ	100mA～10nA (8レンジ)	pX1000
電位精度	±0.2％
電位分解能	3 μV
電流精度	±0.2％
電流分解能	0.0003％電流レンジ
入力インピーダンス	> 100GΩ
ポテンショスタットバンド幅	1MHz
PCとの接続	USB
制御ソフト	NOVA
